MCF51EM256 32-Bit MCU for Smart Meter Applications
デザイン・ファイル
完全な内訳を受け取ります。 製品の設置面積などについては、 eCad ファイル.
8-bit LCD GW MCUs
The MC9S08GW is an 8-bit microcontroller family based on the proven S08 core, and used in gas or water flow meters, as well as single-phase electric meters. Two independent 16-bit SAR analog-to-digital converters (ADCs) with a programmable delay block and a pulse counter with automatic sensor decoding for gas and water flow meters make this family ideal for electric metering applications. Additionally, the flexible LCD controller enables it to be highly integrated. The MC9S08GW family comes with a full suite of hardware and software tools to make development quick and easy, including a cost-effective tower module for getting started quickly.
製品詳細

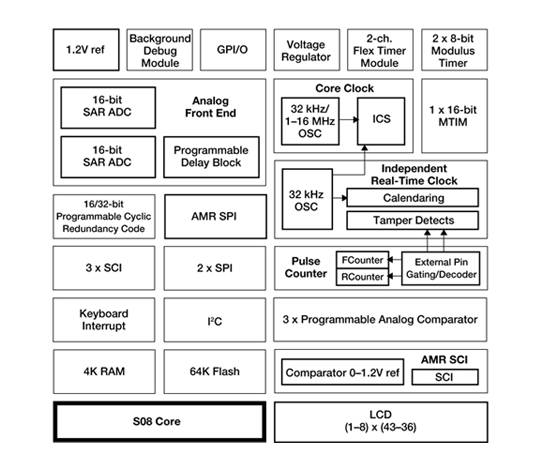

ブロック図
Features
- 20 MHz bus frequency S08 8-bit core
- 64 KB and 32 KB flash options
- 4 KB RAM
- Two independent 16-bit SAR ADC with programmable delay block
- Flexible LCD controller
- Up to 288 segments
- Regulated charge pump (contrast control)
- Real-time clock with calendar, backup SRAM, calibration feature with tamper detection
- Automatic meter reading (AMR) serial communication port
- Position counter with automatic sensor decoding
- 16/32-bit CRC with programmable G(x)
- 64/80 LQFP package options
関連製品
購入/パラメータ
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
1-5 の 32 ドキュメント
-
リファレンス・マニュアル
MC9S08GW64 - Reference Manual注目
-
ファクト・シート
MC9S08GW Fact Sheet注目
-
データ・シート
MC9S08GW64 Series - Data Sheet
-
リファレンス・マニュアル
Flow Meter Reference Design
設計・リソース
ハードウェア
クイック・リファレンス
ボードタイプ.
5 ハードウェア提供
-
エミュレータ、プローブ、プログラマUniversal Multilink開発インターフェース注目
-
-
エミュレータ、プローブ、プログラマPEmicro Cyclone programmer
-
エミュレータ、プローブ、プログラマPEmicro Cyclone FX programmer
-
エミュレータ、プローブ、プログラマUniversal Multilink FX高速開発インターフェース
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
1-5 の 9 ソフトウェア・ファイル
-
追加ソフトウェアを利用可能 パートナー・ソリューションの特集を表示.
-
BSPとデバイスドライバ
Graphical LCD Driver for MCUs/MPUs
注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
エンジニアリング・サービス
NXPから直接サポートを受けるには、以下のサイトをご覧ください。 エンジニアリング・サービス.
1 エンジニアリング・サービス
-
インディペンデントデザインハウス (IDH)
ハードウェア/ソフトウェア・エンジニアリング・サービス
この製品をサポートするその他のパートナー製品を見つけるには、当社の Web サイトにアクセスしてください パートナーマーケットプレイス.
