MagniV® S12ZVM Mixed-Signal MCUs

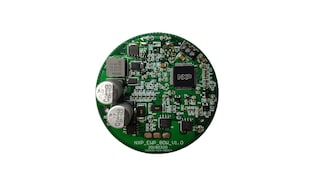

画像にカーソルを合わせると拡大表示されます。

The 16-bit S12 MagniV^® S12ZVM mixed-signal microcontroller family offers the smallest, efficient, and scalable 3-phase motor control solution for Brushless Direct Current (BLDC) motor, Permanent Magnet Synchronous Motor (PMSM), or Switched Reluctance Motor (SRM) control applications for industrial and automotive.

The S12ZVM MCUs integrate a 12 V to 5 V voltage regulator, LIN physical layer or CAN physical layer, and a Gate Driver Unit (GDU) to control six power MOSFETs.

リファレンス・マニュアル

アプリケーション・ノート

製品詳細

ブロック図

S12ZVM Block Diagram

図を取得する PDF

Features

Enhanced S12Z core at 50 MHz bus speed
16kB - 256kB Flash Memory (ECC)
128B - 1kB EEPROM (ECC)
2kB - 32kB RAM (ECC)
6-ch PMF 15bit PWM for motor control with dead time, fault management
Dual 12-bit analog to digital converter (ADC)
Programmable trigger unit (PTU) to synchronize ADC conversions
3.5 to 20-volt operating range
CAN physical layer (Only in S12ZVMC256)
LIN physical layer (Only in S12ZVML128, S12ZVML64, S12ZVML32 and S12ZVML31)
Gate drive unit (GDU) for six power MOSFETs
Up to 2 Op-Amp for current measurement/sensing

部品番号： S912ZVMC12F3MKH, S912ZVMC12F3WKH, S912ZVMC25F1MKK, S912ZVMC25F1WKK, S912ZVML12F3MKH, S912ZVML12F3WKH, S912ZVML31F1MKF, S912ZVML31F1MKH, S912ZVML31F1WKF, S912ZVML31F1WKH, S912ZVML32F3MKH, S912ZVML32F3WKH, S912ZVML64F2WKH.

S12ZVM Family comparison

Product Name	S12ZVMC256	S12ZVML128/64/32	S12ZVMC128/64	S12ZVML31	S12ZVM32/16
Package	80LQFP-EP	64LQFP-EP	64LQFP-EP	64LQFP-EP/48LQFP-EP	64LQFP-EP/48LQFP-EP
Flash	256k	128k/64k/32k	128k/64k	32k	32k/16k
RAM	32k	8k/4k	8k/4k	4k	4k
EEPROM (Bytes)	1K	512	512	128	128
PHY	CAN	LIN	0	LIN	HV
Separate VREG	1+1	0	1	0	0
GDU (HS / LS)	3/3	3/3	3/3	3/3	3/3
Bootstrap Diodes integrated	0	0	0	3	3
OpAmp / Current sense	2	2	2	2/1	2/1
ADC (ext. channels)	8+8	4+5	4+5	4+5/1+3	4+5/1+3
MSCAN	1	1	1	0	0
SCI	2	2	2	2/1	2/1
SPI	1	1	1	1/0	1/0
TIM (IC/OC channels)	4	4	4	4/3	4/3
PWM channels	6+4	6	6	6	6
External FET Nominal Gate Charge (nC)	100-150	100-150	100-150	50-80	50-80
Operating Temperature (Min-Max) (°C)	up to 150°C Ambient

SafeAssure Program

Safe Assure^® (Functional Safety)

When it comes to functional safety, NXP stands for quality and reliability. Our SafeAssure program simplifies system-level safety requirements in accordance with ISO 26262.

購入/パラメータ

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

設計・リソース

デザイン・ファイル

クイック・リファレンス設計・ファイルの種類.

3 設計・ファイル

完全な内訳を受け取ります。 製品の設置面積などについては、 eCad ファイル.

^{シンボルおよびフットプリント}
S12ZVMB_64LQFP - CAD Symbol and PCB Footprint - BXL File

ZIP改訂 0Jul 3, 2019 14:44:00115.0 KBMC9S12ZVMB6F0MLH
