S32K324トリプル永久磁石同期モータ (PMSM) 制御リファレンス・デザイン・ボード

MCTPTX1AK324

画像にカーソルを合わせると拡大表示されます。

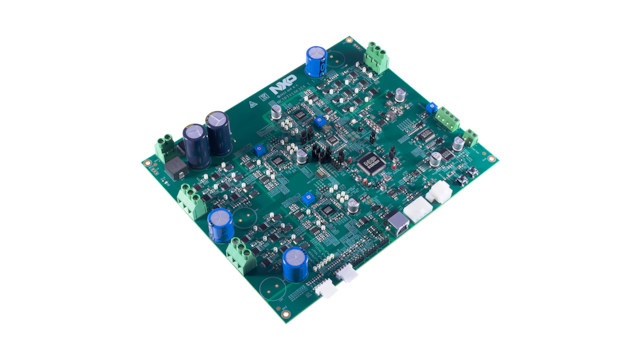

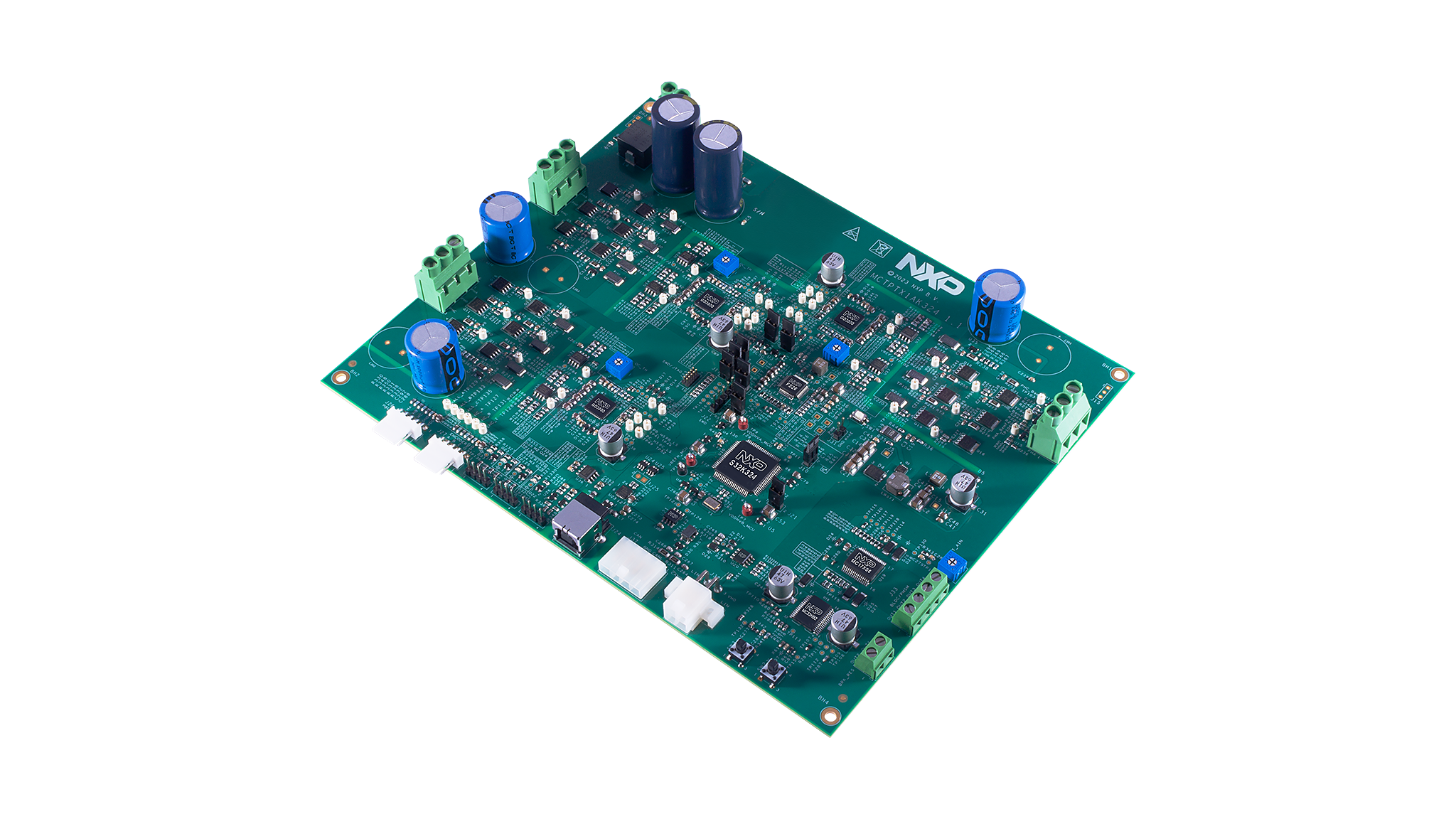

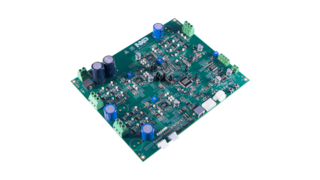

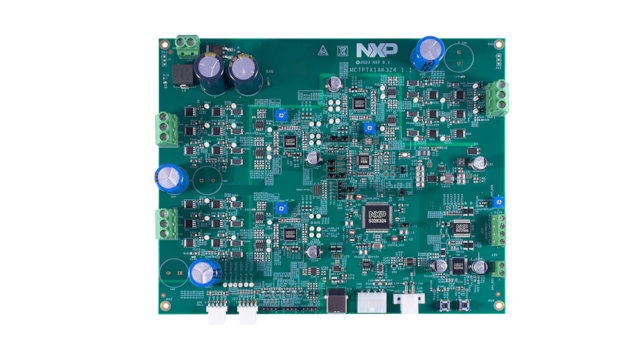

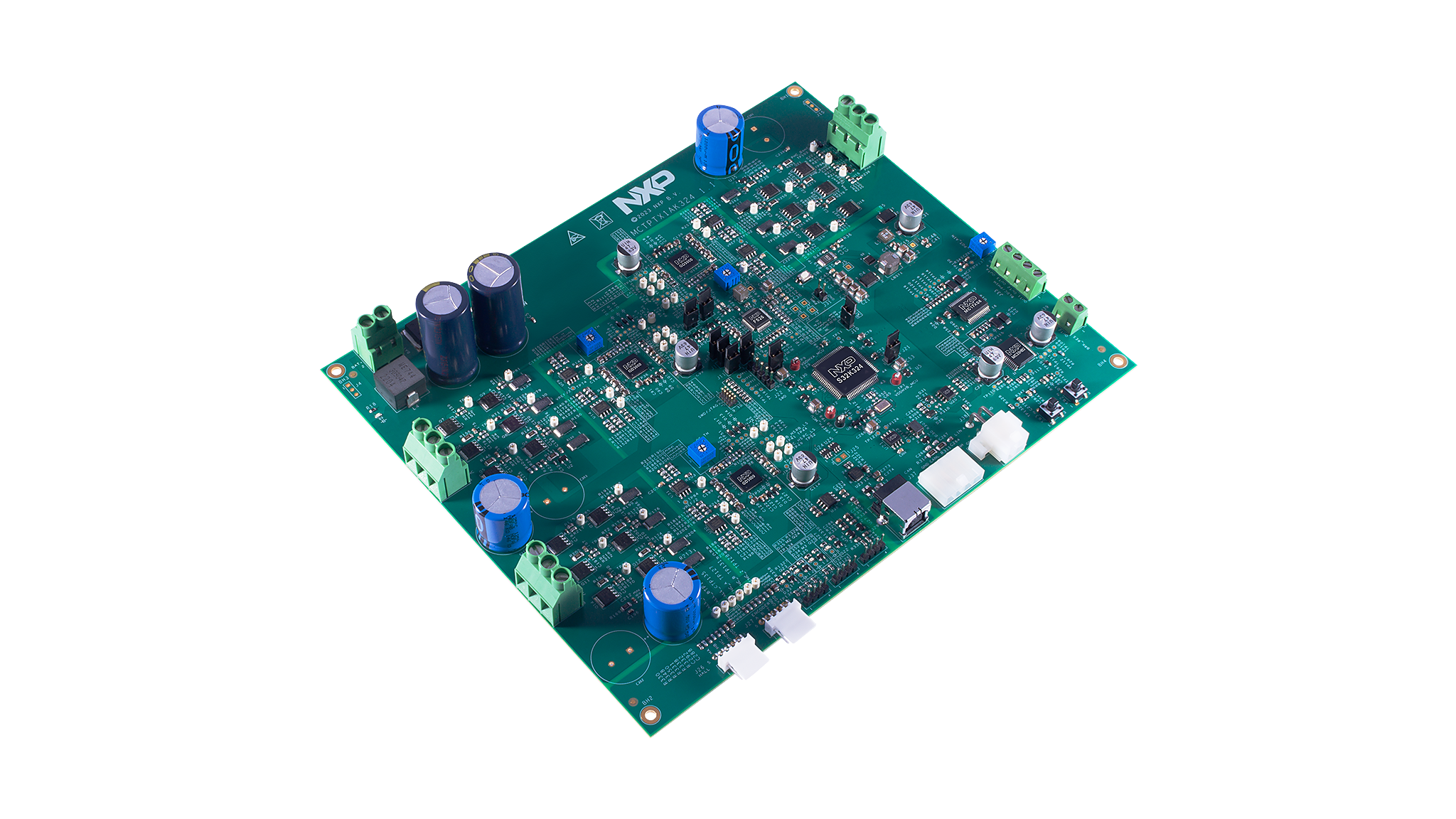

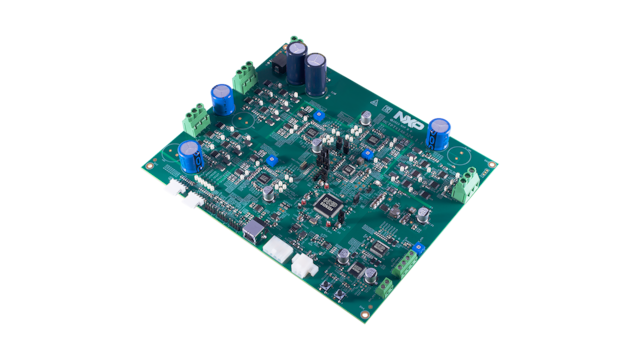

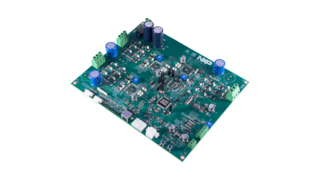

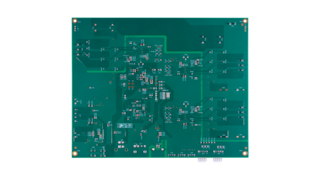

MCTPTX1AK324は、車載マルチ永久磁石同期モータ (PMSM) をすぐに使えるように設計されたリファレンス・デザイン・ボードで、電動ポンプ、電動パワートレイン、eTurbo、熱管理システム・コントローラといったアプリケーションを対象としています。

32ビットArm® Cortex®-M7 S32K3マイクロコントローラとGD3000プリドライバを搭載し、低いCPU負荷で3つのセンサレスベースPMSM、1つの直流 (DC) モータ、4つのバルブを制御します。

自動車メーカー、サプライヤ、ソフトウェア・エコシステム・パートナーは、MCTPTX1AK324を直接利用して開発を加速し、市場投入までの期間を短縮することができます。

ブロック図

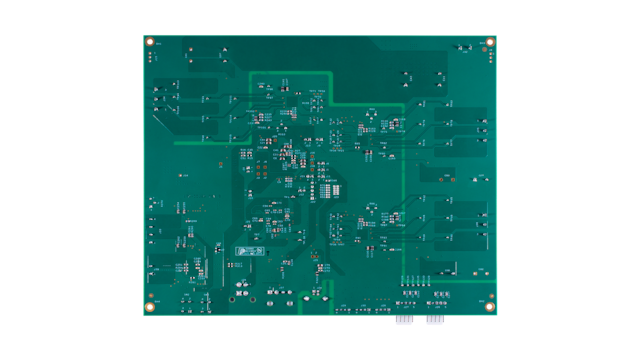

MCTPTX1AK324リファレンス・デザイン・ボード

MCTPTX1AK324 Reference Design Board
図を取得する PDF

対応製品

パワーマネージメント

BLDC、Hブリッジ、ステッパ

  • HB2001: SPI Programmable 10 A H-Bridge Brushed DC Motor Driver
  • GD3000: 3-Phase Brushless Motor Pre-Driver

ハイサイド・スイッチ

  • MC12XS6: External Automotive Lighting Multi-Channel eXtreme Switch

セーフティSBC

  • FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応

インターフェース

オートモーティブLINソリューション

  • TJA1021: ISO17987 LIN 2.1/SAE J2602トランシーバ

3.3 V/5 V IO CANトランシーバ

  • TJA1044: 高速CANトランシーバ、スタンバイ・モード搭載 - Mantisファミリ

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

特長

ハードウェアの特長

  • 最大3つのPMSモータのセンサレス・フィールド指向制御 (FOC) をサポート
  • 各PMSMに最大出力100 W
  • DCモータに最大出力20 W
  • ハイサイド・スイッチの最大ピーク電流5 A
  • 単方向CANと単方向LIN
  • CPUの負荷を抑えるデュアルコア動作モード
  • ISO 26262をサポート
