Half-Bridge Evaluation Kit for P6 IGBT/SiC Modules Featuring the GD3100

FRDMGD3100HB8EVM アクティブ

画像にカーソルを合わせると拡大表示されます。

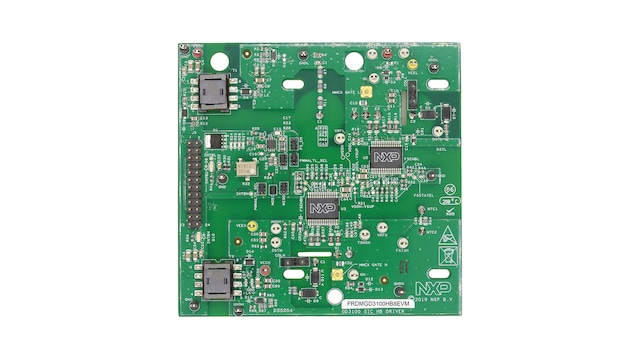

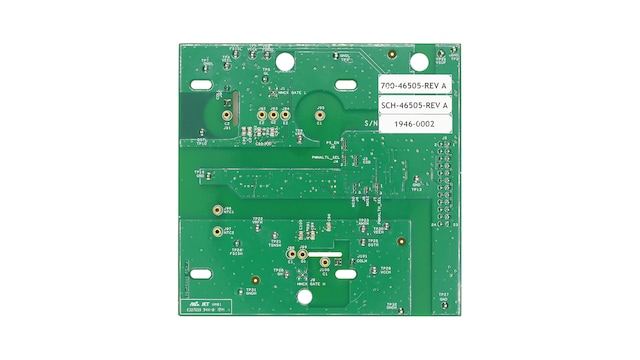

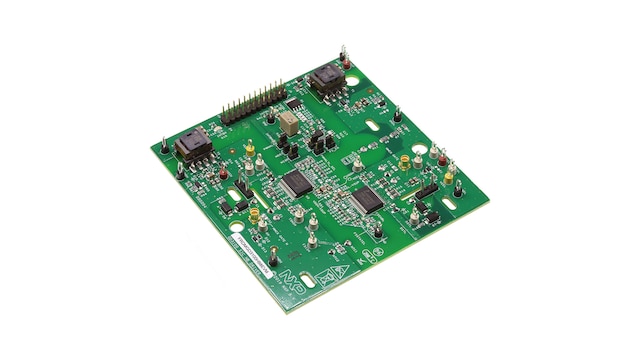

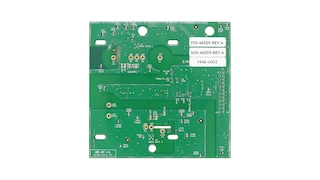

FRDMGD3100HB8EVM is a half-bridge evaluation kit populated with two MC33GD3100 single channel IGBT/SiC MOSFET gate drive devices. The kit includes the Freedom KL25Z MCU hardware for interfacing a PC installed with SPIGen software for communication to the SPI registers on the MC33GD3100 gate drive devices in either daisy chain or standalone configuration.

The GD3100 translator board is used to translate 3.3 V signals to 5.0 V signals between the MCU and MC33GD3100 gate drivers.

製品詳細

対応製品

パワーマネージメント

パワートレイン＆エンジン制御

  • GD3100: Advanced High Voltage Isolated Gate Driver for IGBT and SiC MOSFETs

Features

  • Compatible with P6 SiC MOSFET module
  • SPIGEN graphical user interface available for use with kit
  • Daisy chain SPI interface configurability
  • Easy to configure jumper options
  • SPI configurable register options using SPIGEN GUI
  • Double pulse and short circuit evaluations
  • Translator board to translate 3.3 V signals to 5.0 V signals between the MCU and MC33GD3100 gate drivers

購入オプション

FRDMGD3100HB8EVM-Image

クリックして展開

  • FRDMGD3100HB8EVM
    アクティブ

  • Half-Bridge evaluation kit featuring GD3100 gate drive devices for IGBT/SiC MOSFET.

  • The FRDMGD3100HB8EVM contents include:

    • Assembled and tested FRDMGD3100HB8EVM board in an anti-static bag

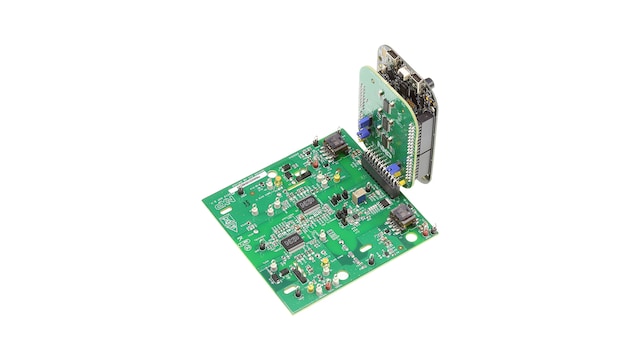

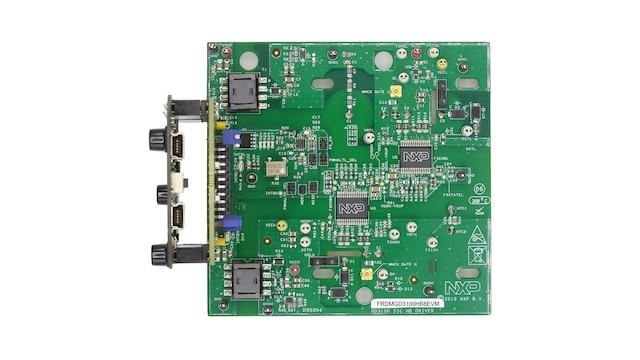

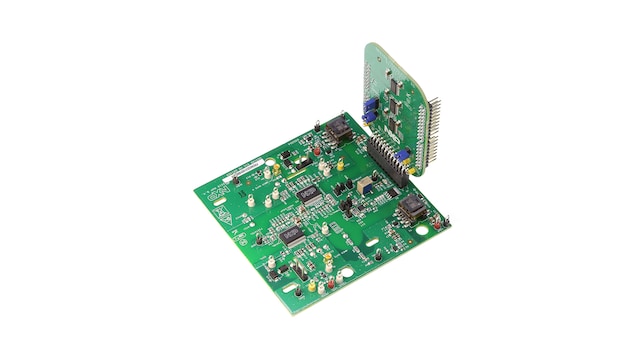

    • 3.3 V to 5.0 V GD3100 translator board connected to FRDM-KL25Z
    • USB cable, type A male/type mini B male, 3 ft
    • 1.27 mm jumpers for configuration (included with kit boards)
    • Quick Start Guide
  • JP¥ 33,538
  • の数量に対して 1
代理店からの注文
