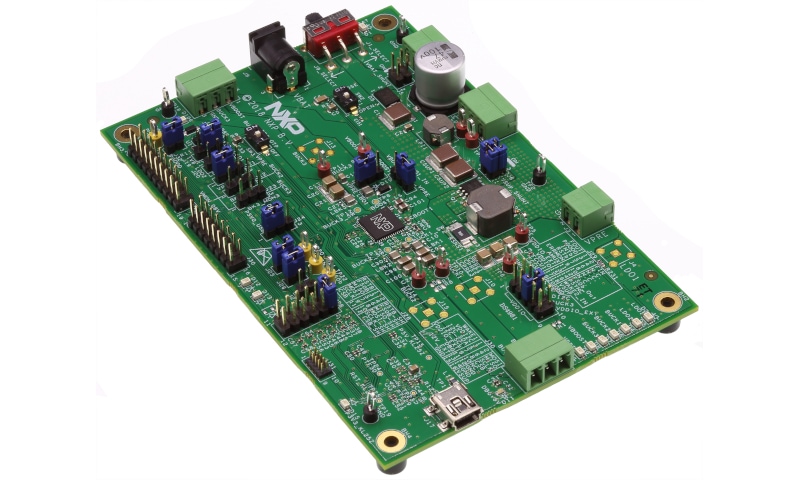

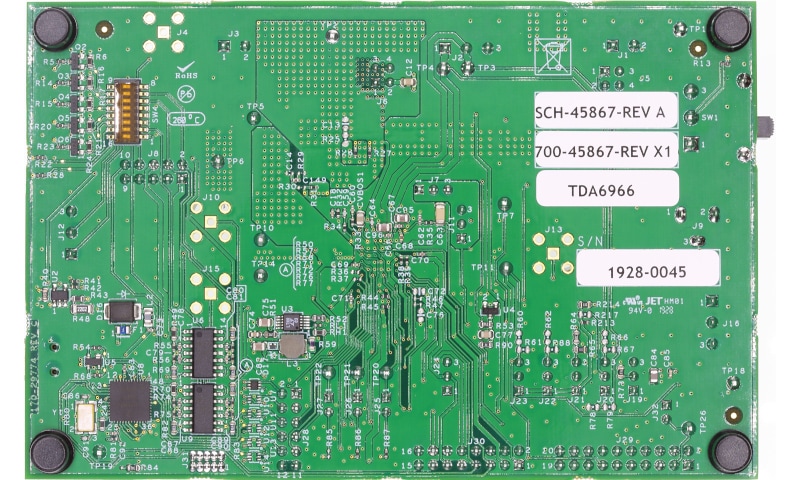

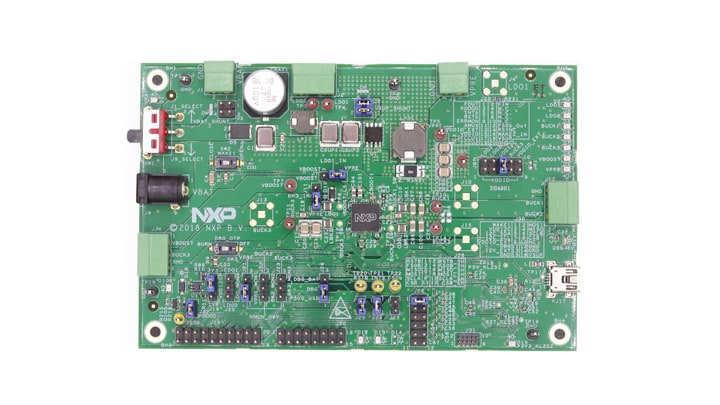

VR5500 / FS5502 PMIC Evaluation Board

KITVR5500AEEVM アクティブ

画像にカーソルを合わせると拡大表示されます。

The KITVR5500AEEVM provides flexibility to play with all the features of the device and make measurements on the main part of the application. The KL25Z MCU installed on the board combined with the FlexGUI software allows access to the registers in read and write mode. All regulators are accessible through connectors. Nonuser signal, like DC/ DC switcher node is mapped on test points.

This board can be operated in Emulation or OTP mode. In Emulation mode, as long as the power is supplied, the board configuration stays valid. The OTP mode uses the fused configuration.

ブロック図

図を選択する。:

VR5500, High Voltage PMIC Block Diagram

VR5500, High Voltage PMIC Block Diagram

FS5502, High Voltage PMIC Block Diagram

FS5502, High Voltage PMIC Block Diagram
図を取得する PDF

対応製品

パワーマネージメント

セーフティSBC

  • VR5500: High Voltage PMIC with Multiple SMPS
  • FS5502: High Voltage PMIC with Multiple SMPS and LDO, Primary Companion Chip for S32Rx

Features

General specifications

  • VBAT power supply connectors (Jack and Phoenix)
  • VPRE output capability up to 10 A (external MOSFET)
  • VBUCK1/2 in Standalone mode (default) or Multiphase mode (VBUCK2 only for VR5500)
  • VBUCK3 up to 3.6 A peak
  • VBOOST 5.0 V or 5.74 V, up to 800 mA (VR5500 only)
  • LDO1 and LDO2, from 1.1 V to 5.0 V, up to 400 mA (LDO2 only for VR5500)
  • Ignition key switch
  • Embedded USB connection for easy connection to software GUI (access to I²C-bus, IOs, RSTB, INTB, Debug, MUX_OUT (VR5500 only), regulators)
  • LEDs that indicate signal or regulator status
  • Support OTP fuse capabilities
  • USB connection for register access, OTP emulation, and programming

購入オプション

KITVR5500AEEVM-Image

クリックして展開

  • KITVR5500AEEVM
    アクティブ

  • VR5500 / FS5502 PMIC Evaluation Board.

    • KITVR5500AEEVM board
    • Power Supply mating connectors
    • USB mini cable Type A Male / Type B Male
  • JP¥ 36,794
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 21
    • 配送: 通常 1～2営業日以内に配送
