S32Nプロセッサ用高電圧ASIL D PMIC - HVBUCK x 1、LVBUCK x 5、LDO x 1
- このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、 または営業担当者にお問い合わせください。

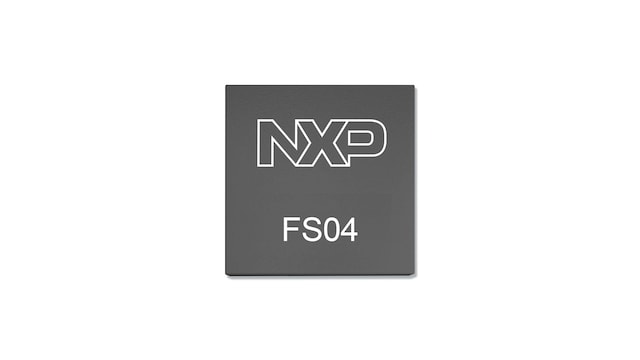

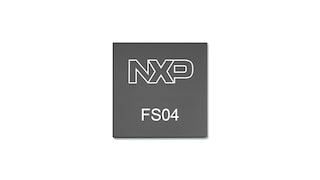

FS04は、ゲートウェイ、車載ネットワーク、ドメイン・コントローラ、セントラル・コンピューティング・アプリケーションに特化した車載マルチ出力パワー・マネジメントICです。高電圧降圧コンバータ、複数の高効率スイッチング・レギュレータ、およびリニア電圧レギュレータを搭載しています。
FS04では安全機能が強化され、フェイルセーフ出力とプロセッサS32N用の専用セーフティ・ピンを備えています。このデバイスは、ASIL BおよびASIL Dの安全度水準に対応しています。FS04は、安全指向のシステム・パーティショニングで十分に活用できる一方、非セーフティQMバージョンの部品として動作するよう構成することもできます。
製品詳細
特長
主な特長
- 高電圧同期降圧コントローラ、外付けMOSFETを駆動
- 内部パワー・ステージを備えた5つの降圧レギュレータ
- 1つの低消費電力リニア・レギュレータ
- ローサイド・スイッチを内蔵した1つの昇圧レギュレータ

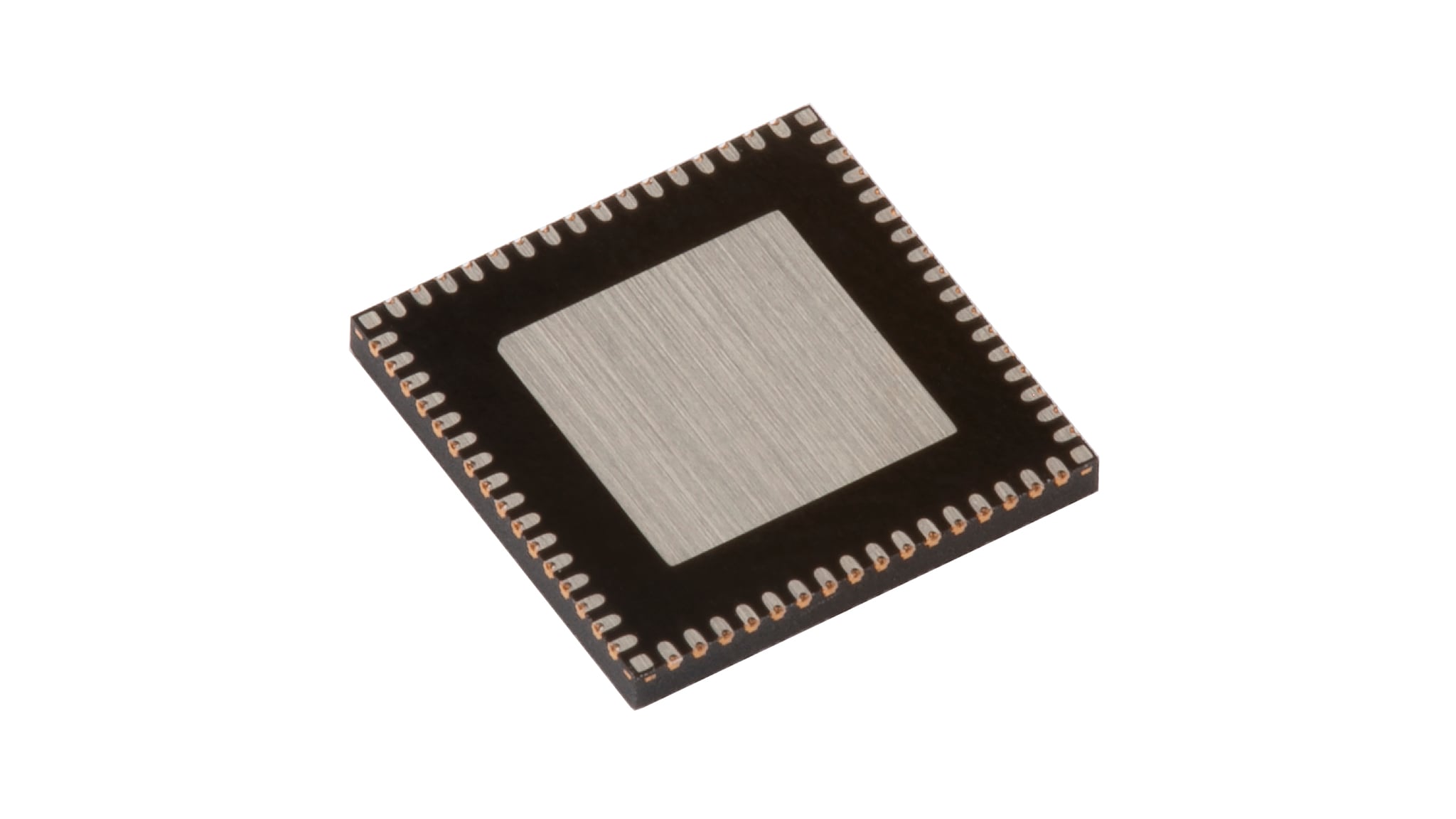

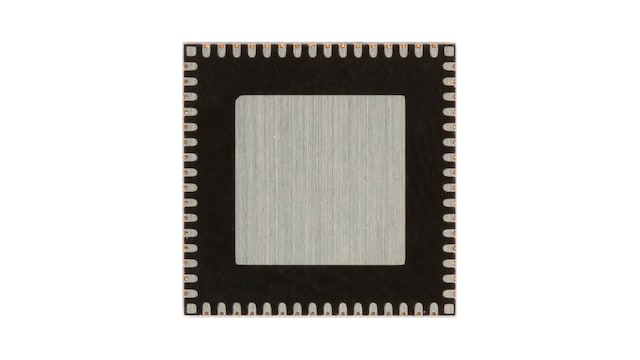

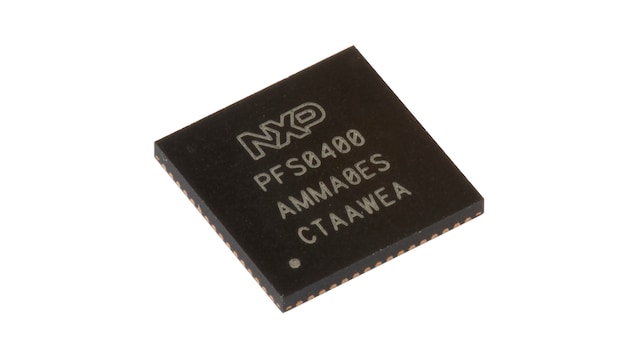

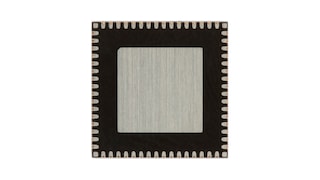

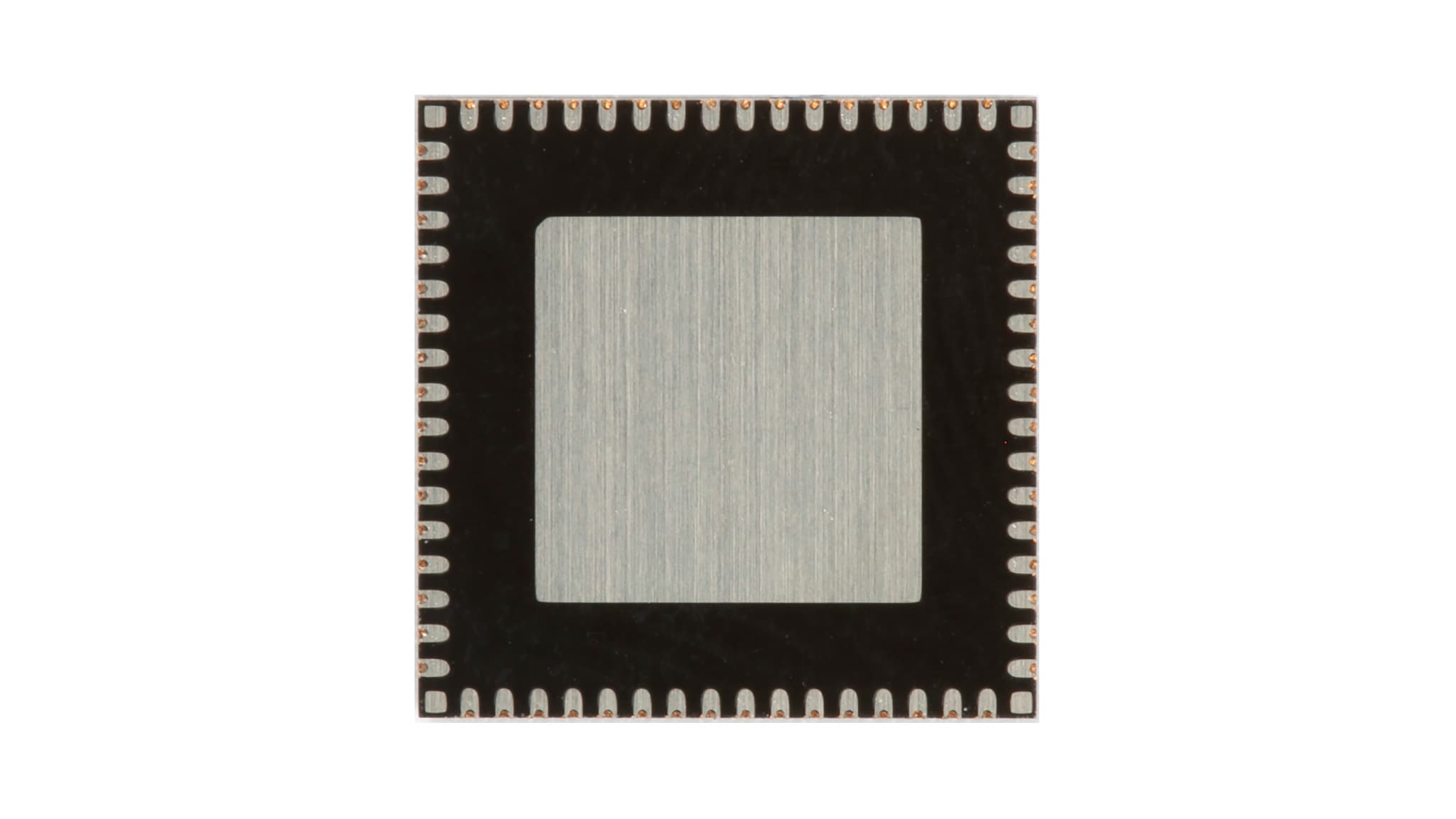

- エクスポーズド・パッド付き64ピンQFNパッケージ、0.5 mmピッチ
- グレード1までの車載認定AEC-Q100
セーフティ機能
- ASIL Dアプリケーションを対象とした機能安全アーキテクチャ
- リアルタイム監視、セーフティ・メカニズム、診断
- ABISTおよびLBISTによる潜在的故障検出
システムの特長
- 最適化された低消費電力アーキテクチャ、3つのレギュレータが有効なスタンバイ・モードで35 uAの静止電流
- 最大3.4 MHz動作の高速I²Cインターフェース
- 高度な温度モニタリングと過熱シャットダウン保護
- 周波数拡散スペクトラム、スルー・レート制御、手動周波数調整など、高度な周波数管理
- ワンタイム・プログラマブル (OTP) メモリによる柔軟なデバイス構成
関連製品

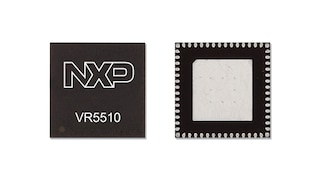

S32Gプロセッサ用マルチチャネル (9) PMIC：高電力 x 8、低消費電力 x 1、ASIL Dセーフティ・レベルに適合
