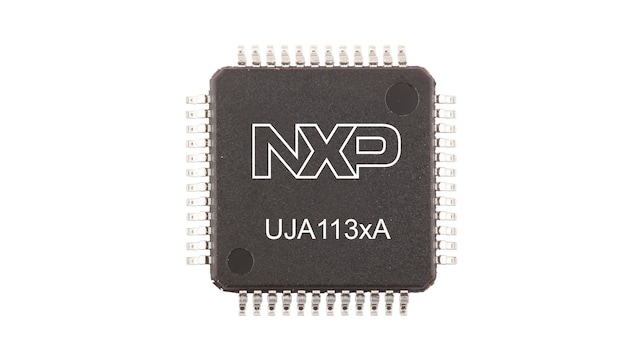

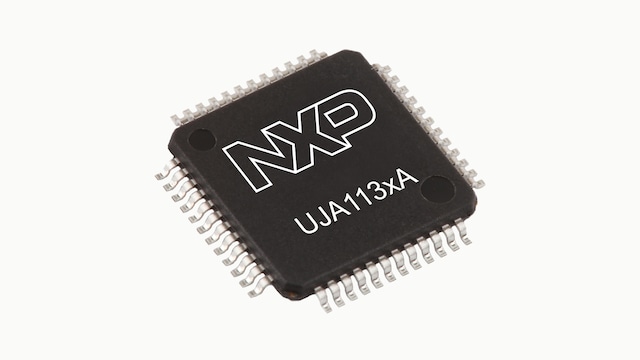

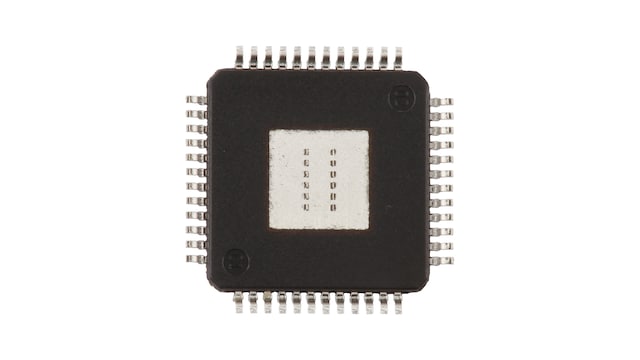

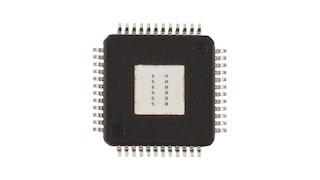

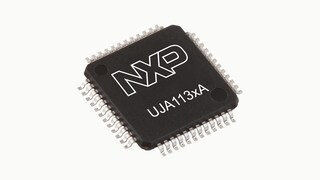

昇降圧高速CAN/LINシステムベーシス・チップ
UJA113xAシステムベーシス・チップ (SBC) は、完全に統合された自動SMPS昇降圧コンバータ、高速CANトランシーバ、最大2個のLINトランシーバに加え、一般的な車載電子制御ユニット (ECU) によく見られるさまざまな機能を搭載しています。CANおよびLINバス・ラインと直接インターフェースし、マイクロコントローラに電源を供給し、入出力信号を処理するほか、ウォッチドッグ機能や、不揮発性メモリを介して設定可能な高度な「リンプ・ホーム」機能などのフェイルセーフ機能をサポートします。
UJA113xAは、ISO 11898-2:2016規格で定義される高速CAN物理層を追加のタイミング・パラメータとともに実装し、最大5 Mbit/sのCAN FD通信についてループ遅延対称性を定義します。UJA113xAHW/xFxは、ISO 11898-2:2016準拠のCANパーシャル・ネットワーキングをサポートし、CAN FDパッシブに対応した選択的ウェイクアップ機能を備えています。
製品詳細
特長
一般
- ISO 11898-2:2016に準拠した車載アプリケーション向けに設計
- ヒューマン・ボディ・モデル (HBM) に準拠した、CAN/LINバス・ピンの±6 kV ESD保護
- IEC 61000-4-2に準拠した、CAN/LINバス・ピン、センサ電源出力 (VEXT)、HVIOピンの±6 kV ESD保護
- ±40 Vの短絡防止CAN/LINバス・ピン
- ISO 7637-3に準拠した、バッテリーおよびCAN/LINバス・ピンの過渡保護
内蔵昇降圧コンバータ (SMPS)
- 1つの外部コイルにより入力電圧と出力負荷条件に応じて降圧または昇圧モードを自動選択
- SMPSは、V1および（オプションで）V2のプリレギュレータとして機能
- SMPSを使用して外部負荷に直接給電可能
低ドロップ電圧レギュレータ (LDO)
- V1電圧レギュレータ：5 Vまたは3.3 V、出力電流能力500 mA
- V2補助電圧レギュレータ：5 V、出力電流能力100mA
- V2は、オフボード負荷のGNDおよびバッテリーへの短絡から保護
CANトランシーバ
- CAN FDデータ・フィールドで最大5 Mbit/sのCAN FDアクティブ通信をサポートするISO 11898-2:2016準拠の1 Mbit/s高速CANトランシーバ
- ISO 11898-2:2016に準拠した自動バス・バイアス
- UJA113xAHW/xFx：選択的ウェイクアップ機能（ISO11898-2:2016準拠のCANパーシャル・ネットワーキング）
LINトランシーバ
- 選択したデバイスに応じて1つまたは2つのLINチャネル
- LIN 2.xおよびSAE J2602に準拠
- LINフォロワ終端を内蔵
- 最適化された曲線整形によるEMC放射特性の向上
高電圧I/O（UJA113xAHW/xF0では使用不可）
- ハイサイドまたはローサイド出力ドライバとして個別に設定可能な4本または8本のI/Oピン
- オフモードでの出力の逆電流保護（グランド喪失およびバッテリー喪失に対する保護）
- オープン負荷診断、短絡保護および診断
- ウェイクアップ機能を備えた入力として個別に設定可能
- 3つのHVIOを個別にリンプ・ホーム出力として設定可能
バッテリー電圧を監視するA/Dコンバータ
- 2つのチャネル：10ビット分解能、20 Vフルスケールで±300 mVの精度
- 低電圧と過電圧の検出
比較表
| 品番 | 説明 | CAN PHY | LIN PHY | セーフティ・レベル | インターフェースと入力制御 | その他の特長 - アナログ | AEC-Q100温度範囲 | 動作周囲温度範囲（最低～最高）(°C) |
|---|---|---|---|---|---|---|---|---|
| UJA1131AHW | 昇降圧HS-CAN/LINシステムベーシス・チップ、5 V/500 mA + 5 V/100 mA、最大8 HVIO、オプションのCANパーシャル・ネットワーキング | 1、CAN FD | 1 | QM | SPI | HVIO x8、LDO (5 V/500 mA)、センサ電源 (5 V/100 mA)、LIMP出力、ウォッチドッグ | グレード1 | -40～125 |
| UJA1132AHW | 昇降圧HS-CAN/デュアルLINシステムベーシス・チップ、5 V/500 mA + 5 V/100 mA、最大8 HVIO、オプションのCANパーシャル・ネットワーキング | 1、CAN FD | 2 | QM | SPI | HVIO x8、LDO (5 V/500 mA)、センサ電源 (5 V/100 mA)、LIMP出力、ウォッチドッグ | グレード1 | -40～125 |
| UJA1135AHW | 降圧HS-CAN/LINシステムベーシス・チップ、5 V/500 mA + 5 V/100 mA、HVIO x8 | 1、CAN FD | 1 | QM | SPI | HVIO x8、LDO (5 V/500 mA)、センサ電源 (5 V/100 mA)、LIMP出力、ウォッチドッグ | グレード1 | -40～125 |
| UJA1136AHW | 降圧HS-CAN/デュアルLINシステムベーシス・チップ、5 V/500 mA + 5 V/100 mA、HVIO x8 | 1、CAN FD | 2 | QM | SPI | HVIO x8、LDO (5 V/500 mA)、センサ電源 (5 V/100 mA)、LIMP出力、ウォッチドッグ | グレード1 | -40～125 |
