S32S2マイクロコントローラ用セーフティ・システム・ベーシス・チップ、ASIL Dに適合

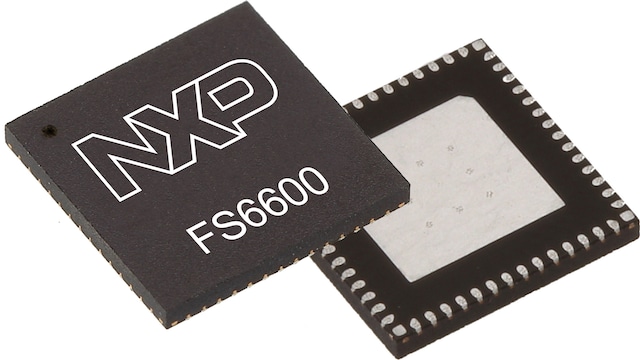

FS6600 アクティブ

画像にカーソルを合わせると拡大表示されます。

FS66は、機能安全対応の車載用マルチ出力電源集積回路です。
パワートレイン、セーフティ、およびシャーシ・アプリケーションに重点を置いた、S32S2マイクロコントローラの主要コンパニオン・チップです。

FS66は、複数のスイッチ・モード・レギュレータとリニア電圧レギュレータを搭載し、フェイルセーフ出力などの強化されたセーフティ機能を備えています。
これにより、ASIL Dまでの安全度水準に準拠する安全指向システムの完全な一部となります。ISO 26262規格に準拠して開発されており、AEC-Q100 rev Hの要件に従って認証を取得予定です。

ブロック図

FS6600のブロック図

FS6600 Block Diagram

特長

システムの特長

  • 最大入力電圧：60 V DC
  • 複数のSMPSとLDOでS32S2マイクロコントローラなどに電源を供給
  • 非常に低いスリープ電流 (10 uA) でのスタンバイOFFモード
  • 32ビットのSPIインターフェース（CRC付き）
  • 独立したセーフティ・モニタリング・ユニットによりASIL Dに適合

比較表

スケーラブルな電力とセーフティの概念

品番 降圧1 降圧2 降圧3 Vpre 昇圧 セーフティ・レベル
VR5500 0.8 V～1.8 V
2.5 A
マルチフェーズおよび
SVSオプション		 12 / 24 V HV
降圧 - 10 A		 5 V～5.74 V
1.5 Aピーク		 品質管理 (QM)
FS8400 N/A N/A ASIL Bに適合
FS8500 ASIL Dに適合
FS5502 1.0 V～4.1 V
3.6 Aピーク		 N/A 品質管理 (QM)
FS8410 5 V～5.74 V
1.5 Aピーク		 ASIL Bに適合
FS8510 ASIL Dに適合
FS8420 0.8 V～1.8 V
2.5 A
マルチフェーズおよび
SVSオプション		 N/A ASIL Bに適合
FS8520 ASIL Dに適合
FS8430 1.0 V～3.3 V
2.5 A 		ASIL Bに適合
FS8530 ASIL Dに適合
FS6600 ASIL Dに適合
