MPC5604P 3-phase BLDC Development Kit

MTRCKTSBN5604P アクティブ

画像にカーソルを合わせると拡大表示されます。

The MTRCKTSBN5604P motor control development kit is ideal for sensorless applications requiring one BLDC motor, such as HVAC or electric pumps. Designed to enable rapid prototyping and evaluation of a motor control application without having to wait for the final hardware design, the kit includes a 32-bit NXP® MPC5604P based controller board and the 3-phase low-voltage power stage board.

The application software provides a complete reference implementation of the BLDC motor control application and also takes advantage of the Automotive Math and Motor Control Library Set.

ブロック図

MPC5604P Block Diagram

MPC5604P Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

超高信頼性MPC56xx MCU

  • MPC560xP: Ultra-Reliable MPC560xP MCU for Automotive and Industrial Safety Applications

インターフェース

オートモーティブLINソリューション

  • MC33905: SBC Gen2 with High-Speed CAN and LIN

パワーマネージメント

プリドライバ

  • MC33937: 3-Phase Field Effect Transistor Pre-Driver

Features

Microcontroller

  • 32-bit NXP® MPC5604P controller board

Power Management

  • 3-phase low-voltage power stage based on SMARTMOS ® MC33937A pre-driver
  • Supports low-voltage BLDC motors
  • DC-bus overvoltage, overcurrent, and undervoltage fault detection

Software and Support

  • FreeMASTER visualization/configuration support
  • ANSI-C based motor control reference software with easy portability
  • Extensive documentation for software and hardware

購入オプション

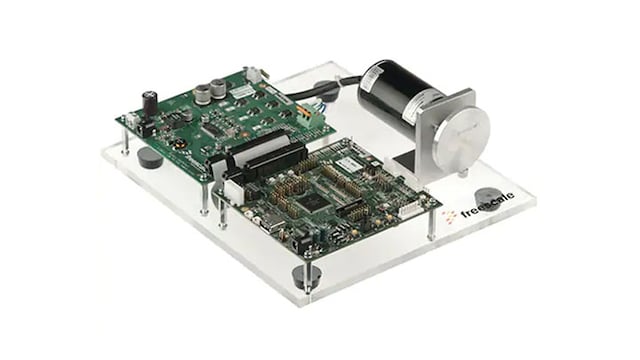

MTRCKTSBN5604P-Image

クリックして展開

  • MTRCKTSBN5604P
    アクティブ

  • MTRCCBB5604P with a 3-phase BLDC motor.

    • 3-phase low-voltage power stage based on SMARTMOS MC33937A pre-driver
    • 32-bit NXP MPC5604P controller board (orderable separately as MTRCCBB5604P)
    • AC/DC 24 V Universal Power Supply Kit
    • 3-phase BLDC low-voltage motor
    • USB 2.0 A-A type cable, ribbon cables for power stage and controller board connection
    • Fact sheet and quick start guide
  • JP¥ 170,085
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
