MPC5643L 3-phase PMSM Development Kit

MTRCKTSPS5643L アクティブ

画像にカーソルを合わせると拡大表示されます。

The NXP® MTRCKTSPS5643L motor control development kit is ideal for applications requiring one PMSM motor, such as active suspension or electric powertrain.

  • Designed to enable rapid prototyping and evaluation of the motor control application without having to wait for the final hardware design.
  • Includes a 32-bit NXP MPC5643L based controller board and the 3-phase low-voltage power stage board.
  • Application software that provides a complete reference implementation of the PMSM motor control application and takes advantage of the Automotive Math and Motor Control Library Set.

ブロック図

図を選択する。:

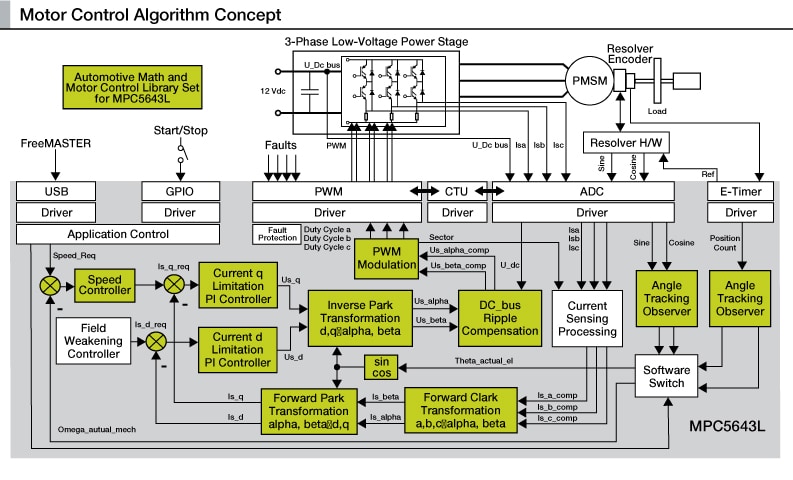

MTRCKTSPS5643L NXP MPC5643L Single 3-phase PMSM Kit

MTRCKTSPS5643L NXP MPC5643L Single 3-Phase PMSM Kit

MTRCKTSPS5643L NXP MPC5643L Single 3-Phase PMSM Kit

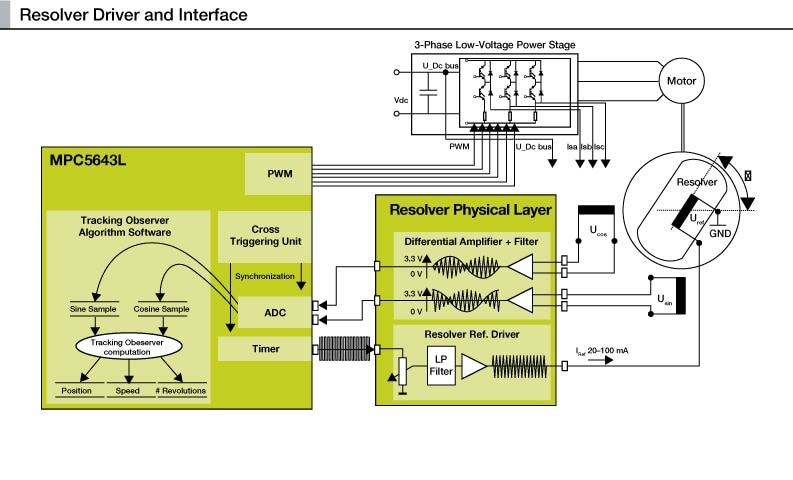

MTRCKTSPS5643L NXP MPC5643L Single 3-Phase PMSM Kit IMG 2
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

超高信頼性MPC56xx MCU

  • MPC564xL: Ultra-Reliable Dual-Core 32-bit MCU for Automotive and Industrial Applications

インターフェース

オートモーティブLINソリューション

  • MC33905: SBC Gen2 with High-Speed CAN and LIN

パワーマネージメント

プリドライバ

  • MC33937: 3-Phase Field Effect Transistor Pre-Driver

Features

General

  • 32-bit NXP MPC5643L controller board
  • 3-phase low-voltage power stage based on SMARTMOS® MC33937A pre-driver
  • Supports low-voltage PMSM motors with resolver and encoder sensors
  • DC-bus overvoltage, overcurrent and undervoltage fault detection
  • FreeMASTER visualization/configuration support
  • ANSI-C based motor control reference software with easy portability
  • Extensive documentation for SW and HW

購入オプション

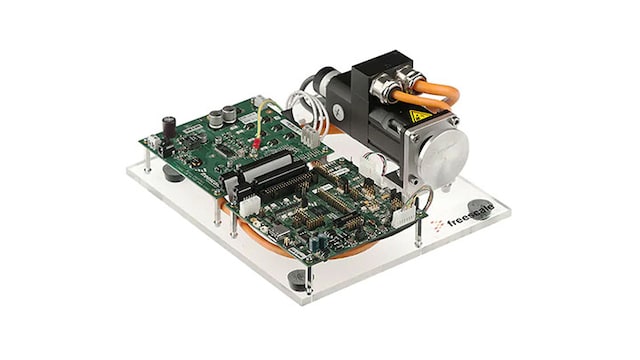

MTRCKTSPS5643L-Image

クリックして展開

  • MTRCKTSPS5643L
    アクティブ

  • MPC5643L DEvelopment Kit for 3-phase PMSM.

    • 3-phase low-voltage power stage based on SMARTMOS MC33937A pre-driver
    • 32-bit NXP MPC5643L controller board (orderable separately as MTRCCBP5643L)
    • AC/DC 24 V Universal Power Supply Kit
    • 3-phase PMSM low-voltage motor
    • USB 2.0 A-A type cable, ribbon cables for power stage and controller board connection
    • Fact sheet and quick start guide
  • JP¥ 308,432
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
代理店からの注文
