S32K144 BLDC/PMSM開発キット

MCSPTE1AK144

画像にカーソルを合わせると拡大表示されます。

MCSPTE1AK144は、ブラシレスDC (BLDC) モータ制御（冷暖房空調設備 (HVAC) や電動ポンプなどが対象）と三相永久磁石同期モータ (PMSM) 制御（アクティブ・サスペンションや電動パワートレインなどが対象）のために設計された開発キットです。

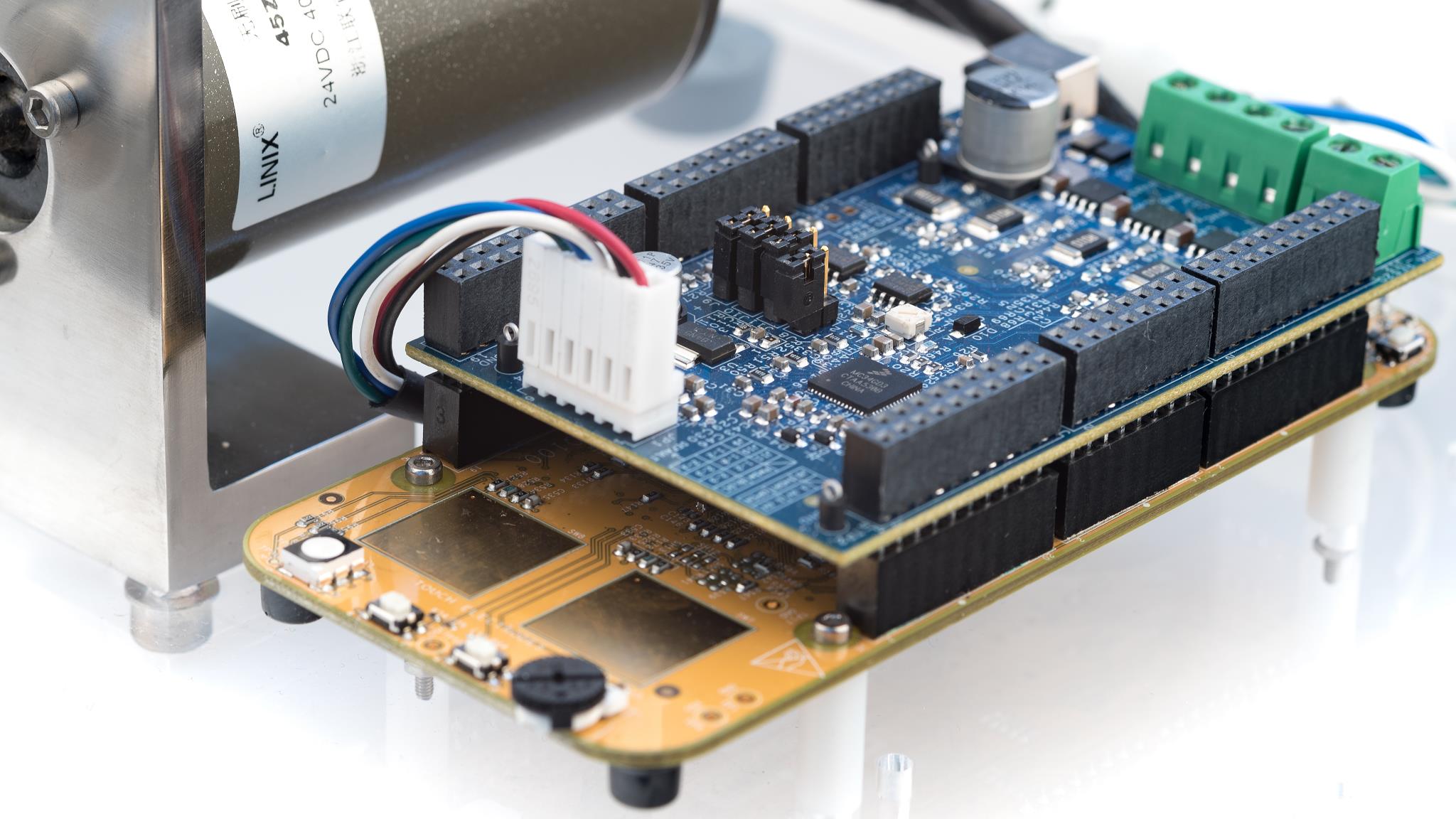

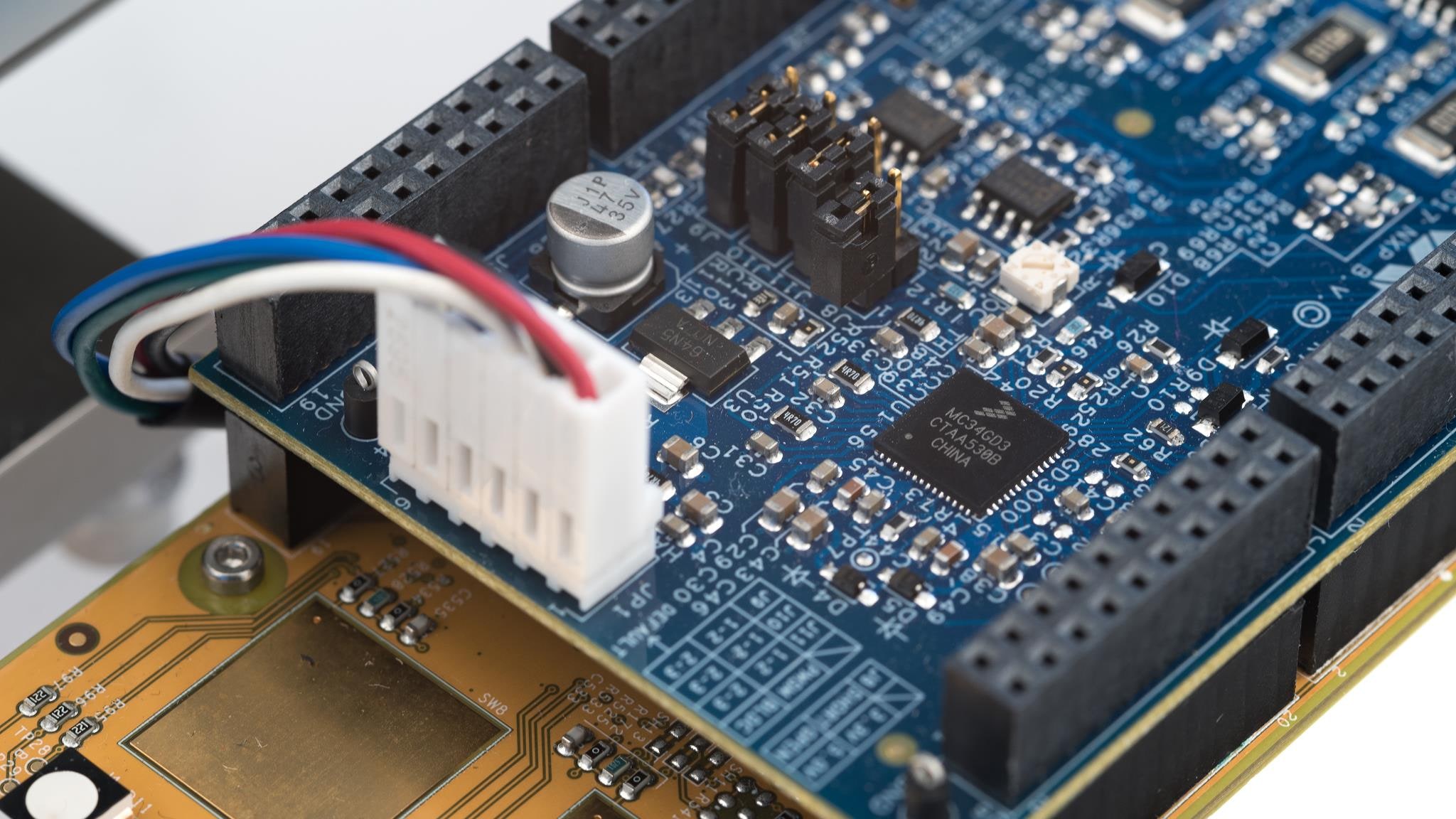

MCSPTE1AK144は32ビットArm® Cortex®-M S32K1マイクロコントローラとGD3000プリドライバを搭載し、最終的なハードウェア設計を待つことなく、BLDCおよびPMSM制御アプリケーションの迅速なプロトタイピングと評価を行うことができます。

MCSPTE1AK144アプリケーション・ソフトウェアでは車載用演算/モータ制御ライブラリ・セットを利用でき、三相BLDCとPMSMのどちらのモータ制御にも対応する完結したリファレンス実装が得られます。

MCSPTE1AK144キットは、MTRDEVKSBNK144およびMTRDEVKSPNK144に代わるものです。
関連資料とソフトウェアは、この2つのキットにも完全に対応しています。

対応製品

パワーマネージメント

BLDC、Hブリッジ、ステッパ

  • GD3000: 3-Phase Brushless Motor Pre-Driver

セーフティSBC

  • UJA1169TK: Mini High-Speed CAN System Basis Chip

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K1: S32K1 車載向け汎用マイクロコントローラ

購入オプション

MCSPTE1AK144-Image

クリックして展開

  • MCSPTE1AK144
    アクティブ

  • S32K144 BLDC/PMSM Development Kit.

  • キットの内容

    • S32K144EVB-Q100評価ボード
    • DEVKIT (DEVKIT-MOTORGD) ボード用モータ制御シールド
    • PMモータ
    • USBケーブル
    • 電源
  • $703.00 USD
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
代理店からの注文
