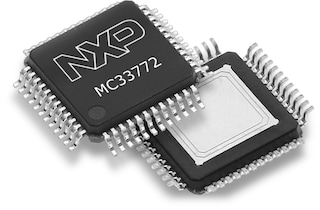

6-Channel Li-Ion Battery Cell Controller IC

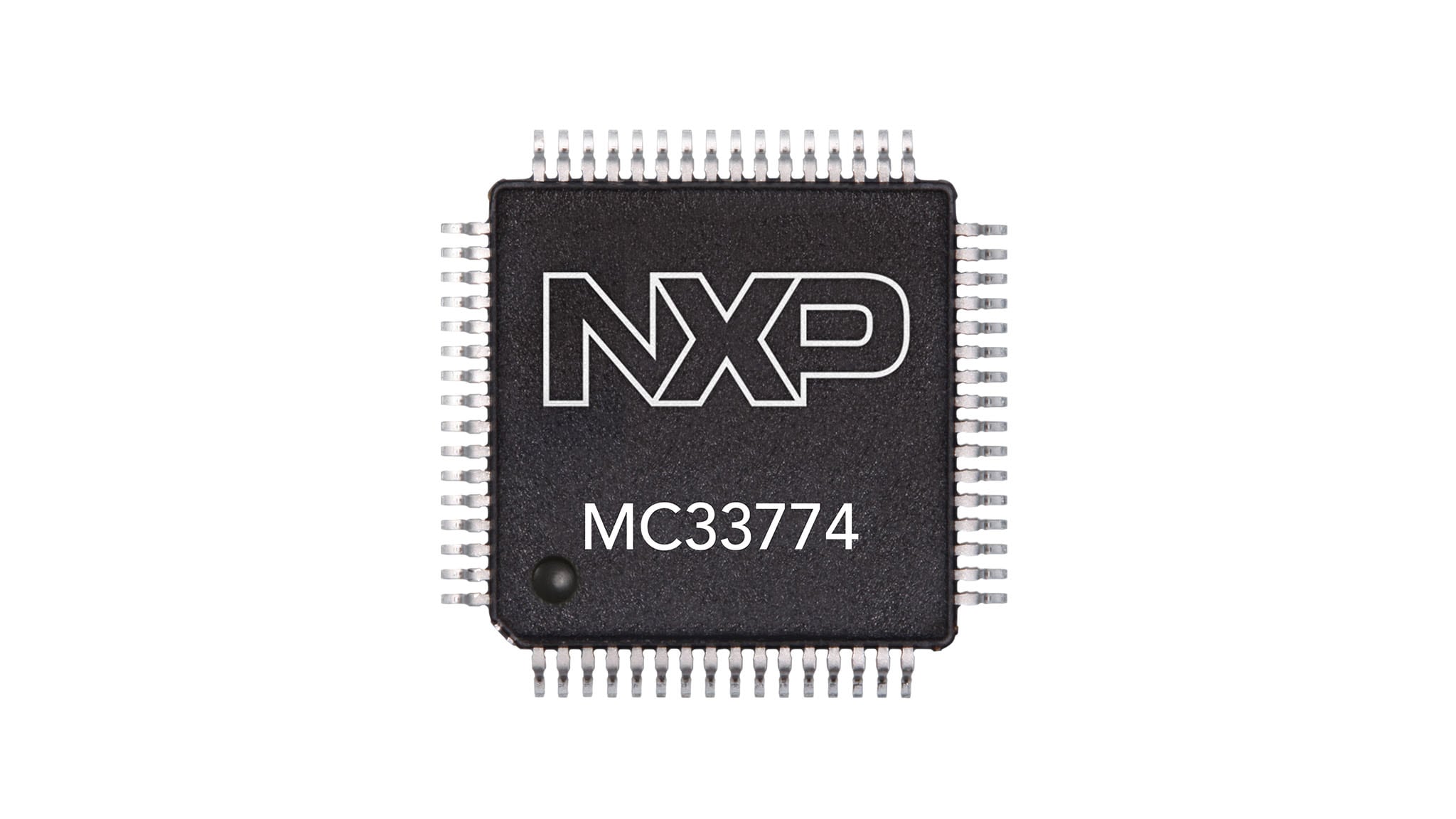

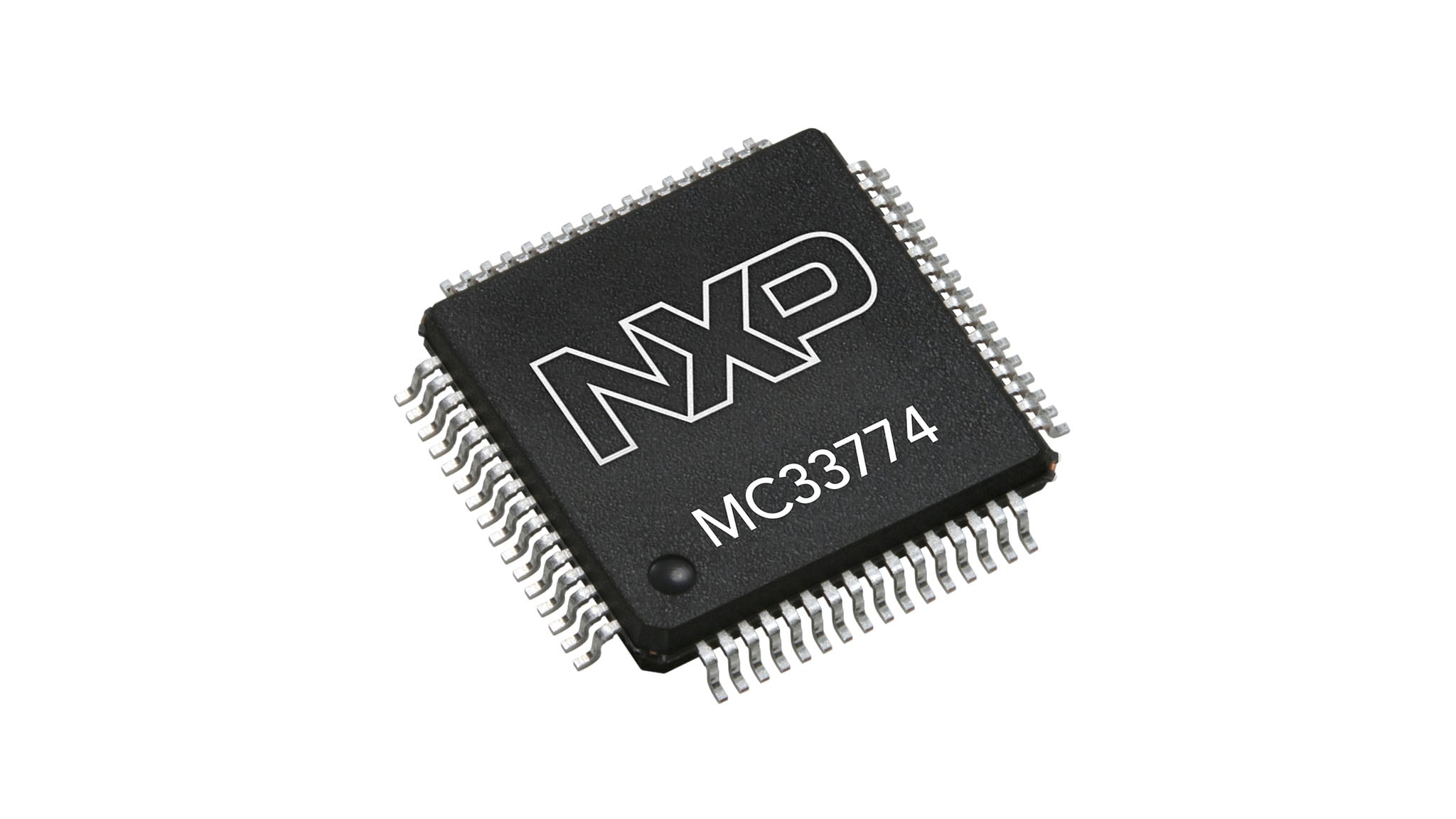

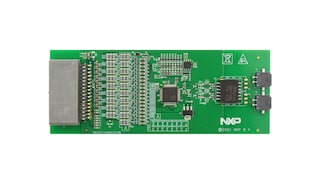

MC33774は、最も要求の厳しいアプリケーション向けに設計された18チャネルのバッテリー・セル・コントローラICです。このICは、製品寿命全体にわたり、温度範囲とセル電圧範囲の全体で電圧測定誤差が2mV未満であることが認定されています。完全に冗長化された独立した内部アーキテクチャにより、セル電圧およびセル温度測定についてASIL D機能安全目標を達成することができます。入力電圧範囲が最低-3Vにまで達するため、バスバーの監視がサポートされます。
高周波電圧測定信号の平均化機能(設定可能)を搭載しているため、デジタル・フィルタとして機能し、外部でのフィルタリングを削減できます。チャネルあたり最大300 mAのパッシブ・セル・バランシングを制御する高度な機能が利用可能です。I²Cインターフェースにより、外部デバイスを制御できます(EEPROMなど)。絶縁されたETPLバスを介して最大62のデバイスをデイジーチェーン接続できます。
パラメータ | MC33775 | MC33774 |
---|---|---|
電圧チャネル | 4~14 | 4~18 |
電源電圧範囲(最大) | 9.6 V~65 V (75 V) | 9 V~81 V (84 V) |
セル入力電圧範囲 | -5 V~5 V | -5 V~5 V |
測定誤差(エージング前) | ± 2 mV | ± 1 mV |
Vpwr = 9.6 V~65 V | Vpwr = 9 V~81 V | |
Vcell=0 V~3.7 V、-40°C~85°C | Vcell=0 V~3.7 V、-40°C~85°C | |
合計測定誤差 (エージング後:MLS3および1000h HTOL) |
± 3.9 mV | ± 2 mV |
Vpwr=9.6 V~65 V | Vpwr=9 V~81 V | |
Vcell=0 V~4.5 V、-40°C~85°C | Vcell=0 V~4.5 V、-40°C~115°C | |
測定値の平均化 | 動的 | 動的 |
平均化 | 平均化 | |
サンプル | サンプル | |
機能安全 | 冗長アーキテクチャ | 冗長アーキテクチャ |
シングルチップ・セル | シングルチップ・セル | |
電圧と温度 | 電圧と温度 | |
ASIL D | ASIL D | |
絶縁通信速度 | 2 Mbps | 2 Mbps |
通信絶縁 | 誘導性、容量性 | 誘導性、容量性 |
デイジー・チェーンあたりの最大ノード数 | 62 | 62 |
CRCビット | 16 | 16 |
通信ビット | 64~112 | 64~112 |
内蔵バランシング | 300 mA未満、タイマ | 平均150 mA未満、タイマ |
バランシング・スリープ・モード | あり | あり |
GPIO/アナログ測定入力 | 8 | 9 |
I²Cコントローラ | フルI²Cリーダー | フルI²Cリーダー |
電流チャネル | なし | なし |
クーロン・カウンタ | なし | なし |
パッケージ | 64ピンLQFP-EP | 64ピンLQFP-EP |
2 結果
マッチしていない 2 NRND
パーツ | 注文 | コンピュータ支援設計 モデル | 状況 | 標準価格 | パッケージタイプ | パッケージ端子数 | Cell Voltage Measurement Channel | Cell OV/UV | Cell Balancing | Coulomb Count | Isolated Daisy Chain Communication (TPL) | Precision GPIO | SPI Communication | Ambient Operating Temperature (Min to Max) (℃) |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
アクティブ | 1K @ US$4.45 | HLQFP64 | 64 | 4 to 18 | yes | yes | no | no | 8, Yes | Yes | -40 to 125 | |||
アクティブ | 1K @ US$4.45 | HLQFP64 | 64 | 4 to 18 | yes | yes | no | yes | 8, Yes | No | -40 to 125 |
