Layerscape® LS1012A Processor for the IoT

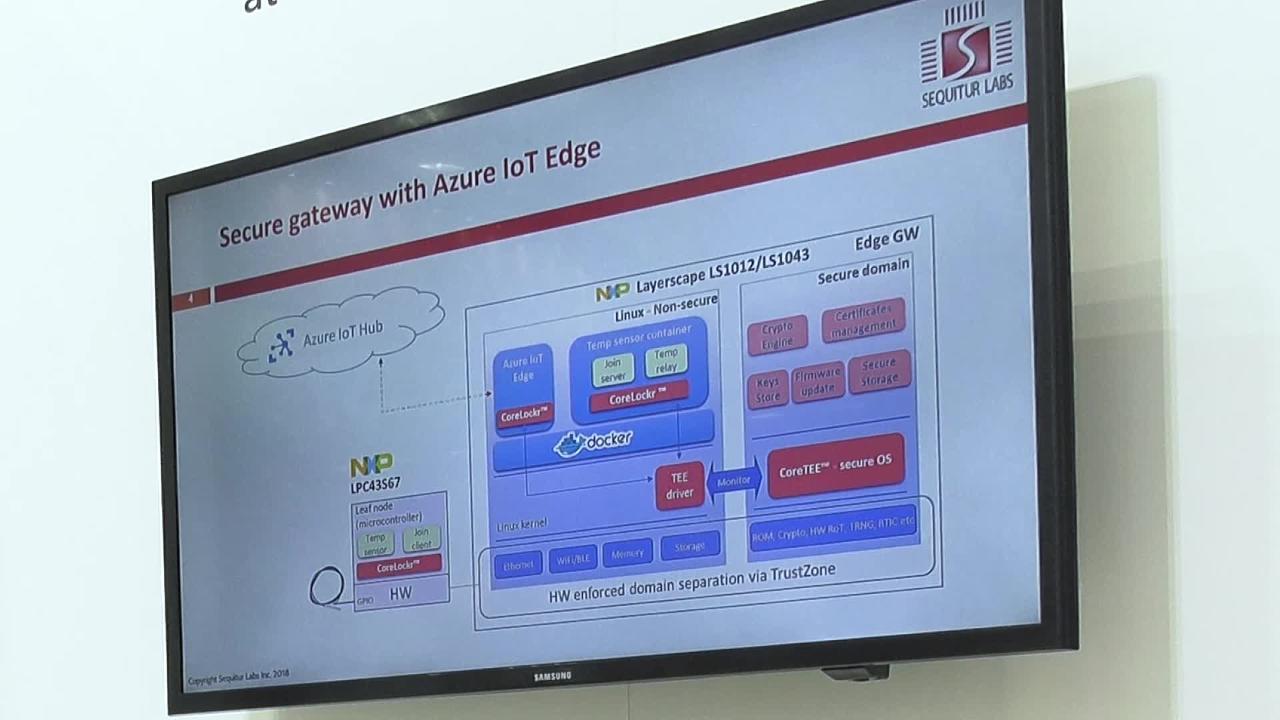

動画の上をクリックすると再生されます。

The LS1012A processor, optimized for battery-backed or USB-powered, space-constrained networking and IoT applications, integrates a single Arm^® Cortex^®-A53 core running up to 1GHz with a hardware packet forwarding engine and high-speed interfaces to deliver line-rate networking performance in an ultra-small size envelope at 1W typical power dissipation. The LS1012A incorporates the same Trust Architecture and software compatibility of higher-tier LS family devices, enabling scalable, secure applications that leverage a common 64-bit software platform.

Layerscape processors are part of NXP's EdgeVerse™ edge computing platform.

データシート

リファレンス・マニュアル

製品詳細

ブロック図

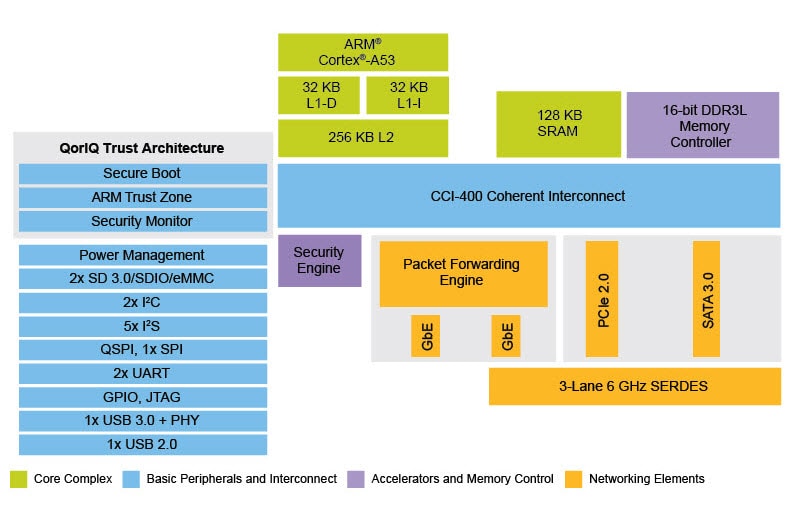

LS1012A Block Diagram

図を取得する PDF

Features

Core Complex

Single 600 MHz or 1GHz Arm^{^®} Cortex^®-A53 core
32 KB-I and 32 KB-D ECC protected cache
256 KB L2 ECC protected cache
Over 4000 Coremarks performance

Networking Elements

Three-lane SerDes up to 6 GHz multiplexed across controllers supporting
- One PCI Express^{^®} Gen 2 interface
- One SATA 3.0 Interface
- Two 1Gb or 2.5Gb Ethernet Controllers

Accelerators and Memory Controllers

Packet Forwarding Engine
Integrated security engine (SEC)
16-bit DDR3L Memory Controller
QuadSPI Flash Memory Interface

Basic Peripherals and Interconnect

1x USB 3.0 + PHY
1x USB 2.0 + ULPI
1x SPI, 2x I2C
2x SD3.0 / SDIO / eMMC
2x UART
5x I2S

Additional Features

QorIQ^{^®} Trust Architecture
Arm TrustZone
9.6 x 9.6mm L-BGA package

購入/パラメータ

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

ドキュメント

クイック・リファレンスドキュメンテーションの種類.

1-5 の 27 ドキュメント

データ・シート
LS1012A Data Sheet

PDF改訂 2Jan 31, 20191.6 MBLS1012A

アカウントが必要です
リファレンス・マニュアル
LS1012A Reference Manual

PDF改訂 3Oct 1, 202051.4 MBLS1012ARM

アカウントが必要です
リファレンス・マニュアル
LS1012A Security (SEC) Reference Manual

PDF改訂 1Jul 27, 20175.4 MBLS1012ASECRM

アカウントが必要です
アプリケーション・ノート
Thermal Management Unit Usage

PDF改訂 0Apr 27, 2022241.6 KBAN12310
アプリケーション・ノート
DDR Interfacing for LS1012A Application Note

PDF改訂 1Mar 9, 2021237.6 KBAN11950

アカウントが必要です
アプリケーション・ノート
PBL Configuration using QCVS Application Note

PDF改訂 1Nov 30, 20201.0 MBAN5260, 中文
アプリケーション・ノート
AN5388 - Implementation of IEEE Standard 1149.6™ on LS1012A Processor, Application Note

PDF改訂 0Sep 1, 2020291.8 KBAN5388

アカウントが必要です
アプリケーション・ノート
Boot Time Optimization of LS1043ARDB Using U-Boot Falcon Mode Application Note

PDF改訂 0Nov 28, 2019176.2 KBAN12537

アカウントが必要です
アプリケーション・ノート
AN5192, LS1012A Design Checklist - Application Note

PDF改訂 2May 9, 2019692.8 KBAN5192

アカウントが必要です
アプリケーション・ノート
Configure QSPI Bus Width and Frequency in Pre-Boot Loader Stage on LS Series Processors Application Note

PDF改訂 0Nov 13, 2018236.9 KBAN12279
アプリケーション・ノート
Loading Boot Loader on LS1046ARDB through PCIe Application Note

PDF改訂 0Nov 1, 20184.3 MBAN12246
アプリケーション・ノート
AN11980, LS1012A silicon changes from revision 1.0 to revision 2.0 - Application Note

PDF改訂 0Jan 10, 2018240.7 KBAN11980
アプリケーション・ノート
AN5376, How Does QuadSPI Work with a Serial NAND - Application Note

PDF改訂 0Sep 26, 2017359.4 KBAN5376

アカウントが必要です
アプリケーション・ノート
General soldering Temperature Process Guidelines

PDF改訂 1Aug 16, 2017281.6 KBAN3300
アプリケーション・ノート
Implementing low cost supply for the LS1012A Application Note

PDF改訂 0Apr 26, 2017142.6 KBAN11951

アカウントが必要です
アプリケーション・ノート
LS1012A, 211 FC-LGA Package and PCB Assembly Process Application Note

PDF改訂 Rev. 0Mar 2, 20173.5 MBAN5310

アカウントが必要です
アプリケーション・ノート
Enabling SDIO Wi-Fi on LS1012ARDB - Application Note

PDF改訂 0Feb 15, 2017510.8 KBAN5414
アプリケーション・ノート
AN3940, Hardware and Layout Design Considerations for DDR3 SDRAM Memory Interfaces - App Note

PDF改訂 6Nov 25, 2013547.7 KBAN3940

アカウントが必要です
アプリケーション・ノート
SerDes Reference Clock Interfacing and HSSI Measurements Recommendations

PDF改訂 Rev. 0May 13, 2011577.2 KBAN4311

アカウントが必要です
アプリケーション・ノート
DDR Interleaving for PowerQUICC and QorIQ Processors

PDF改訂 1Jun 30, 2010717.3 KBAN3939

アカウントが必要です
アプリケーション・ノート
Solder Joint Temperature and Package Peak Temperature

PDF改訂 0Aug 2, 2006151.6 KBAN3298
エラッタ
LS1012 Errata

The current errata for LS1012A is Feb 2023, Rev 6. It is an NDA document. Please see the Sharepoint site https://nxp1.sharepoint.com/teams/cext128/SitePages/Home.aspxages/Home.aspx (NDA and NXP-issued invite required), or contact your NXP representative.

URL改訂 5Feb 21, 2022LS1012-ERRATA-LINK
ファクト・シート
LS1012A - Fact Sheet

PDF改訂 0Feb 15, 2016289.8 KBLS1012AFS
製品概要
LS1012A Product Brief

PDF改訂 2May 4, 2018250.3 KBLS1012APB

アカウントが必要です
サポート情報
Computing at the Edge – Executive Summary

PDF改訂 1Dec 15, 201787.0 KBAWSGREENGRSSA4FL
サポート情報
FSLNISTCAVP, NIST Crypto Algorithm Validation Program Certifications for NXP^® Cryptographic Accelerators - White Paper

PDF改訂 1.9Oct 28, 2016303.5 KBFSLNISTCAVP
サポート情報
LS1012A_14A Family Customer Export Control Information

PDF改訂 1Oct 12, 201617.6 KBLS1012A_14A-PECI

全て表示

設計・リソース

デザイン・ファイル

完全な内訳を受け取ります。 製品の設置面積などについては、 eCad ファイル.

ハードウェア

クイック・リファレンスボードタイプ.

5 ハードウェア提供

評価・開発ボード

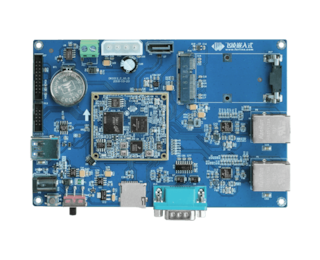

Layerscape FRWY-LS1012A Board注目

FRWY-LS1012A
評価・開発ボード
Layerscape LS1012A Reference Design Board注目

LS1012A-RDB
完全なソリューション
Layerscape LS1012A Smart Home Gateway Reference Design

SMART-HOME-GATEWAY
追加ハードウェアを利用可能パートナー・ソリューションの特集を表示.
エミュレータ、プローブ、プログラマ
LS Processor Probe Tips for CodeWarrior TAP

CWH-CTP-CTX10-YE
エミュレータ、プローブ、プログラマ
CodeWarrior^® TAP

CW_TAP

1-5 の 10 ハードウェア提供

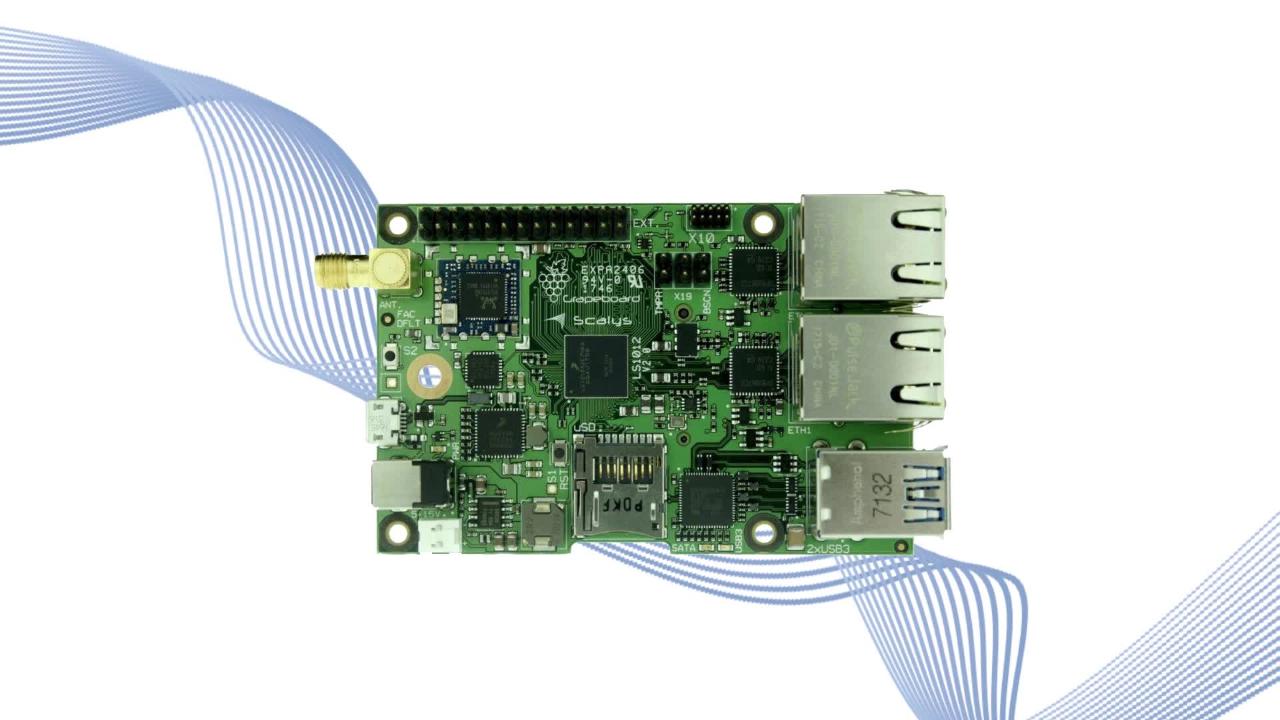

組み込みボード・ソリューション

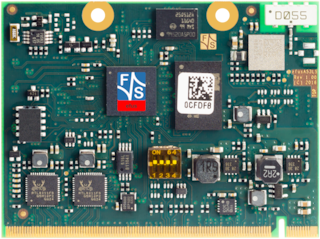

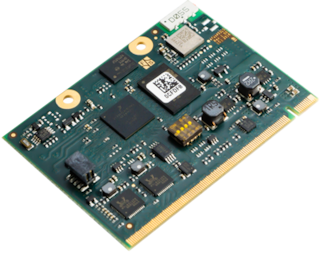

efus™A53LS

Computer on Module based on NXP LS1012A with WLAN/BT (efusA53LS)

By F&S Elektronik Systeme GmbH Gold パートナー
組み込みボード・ソリューション
Single board computer OK1012A-C

CPU: NXP LS1012A Architecture: Cortex-A53 Frequency: 1.0GHz RAM: 512MB DDR3L ROM: 16MB QSPI NorFlash，8GB eMMC System: Ubuntu-18.04.1，OpenWrt v18.06.0-rc2

By Forlinx Embedded Technology Co., Ltd Gold パートナー
組み込みボード・ソリューション
MBLS1012AL

Single Board Computer (SBC) based on TQMLS1012AL as a high speed platform for smart IIOT solutions.

By TQ-Systems GmbH Platinum パートナー
組み込みボード・ソリューション

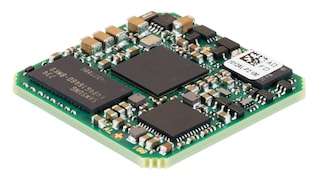

TQMLS1012AL

Small embedded Cortex A53 module based on LS1012A with high speed interfaces and very low power consumption.

By TQ-Systems GmbH Platinum パートナー
組み込みボード・ソリューション
uCLS1012A IoT SoM

LS1012A based SMARC SoM for secure IoT applications. It includes Mbarx Secure IoT software for connectivity, telemetry, management, OTA firmware updates over Ethernet or ...

By Arcturus Gold パートナー
組み込みボード・ソリューション
PDTA 1370

Desktop uCPE w/ NXP® Layerscape® LS1012A SoC Processors, 1+4 x GbE RJ45 Include One Combo Port and The PCIe Slot for Wi-Fi/LTE; with PFE (Packet Forwarding Engine) and SE...

By NEXCOM International Gold パートナー
組み込みボード・ソリューション
system on module FET1012A-C

CPU: LS1012A RAM: 512MB Flash: 8GB eMMC OS: Ubuntu, OpenWRT Certificate: CE, FCC, RoHS

By Forlinx Embedded Technology Co., Ltd Gold パートナー
組み込みボード・ソリューション
uCLS1012A VoIP SoM

LS1012A based SMARC SoM for hardened VoIP and IP audio/PA applications. Supports SIP/RTP with audio processing including intelligibility enhancements. SIPxtream + Mbarx s...

By Arcturus Gold パートナー
組み込みボード・ソリューション

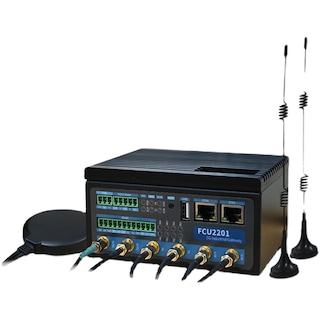

Low cost 5G gateway embedded computer FCU2201
