Layerscape FRWY-LS1012A Board

FRWY-LS1012A アクティブ

画像にカーソルを合わせると拡大表示されます。

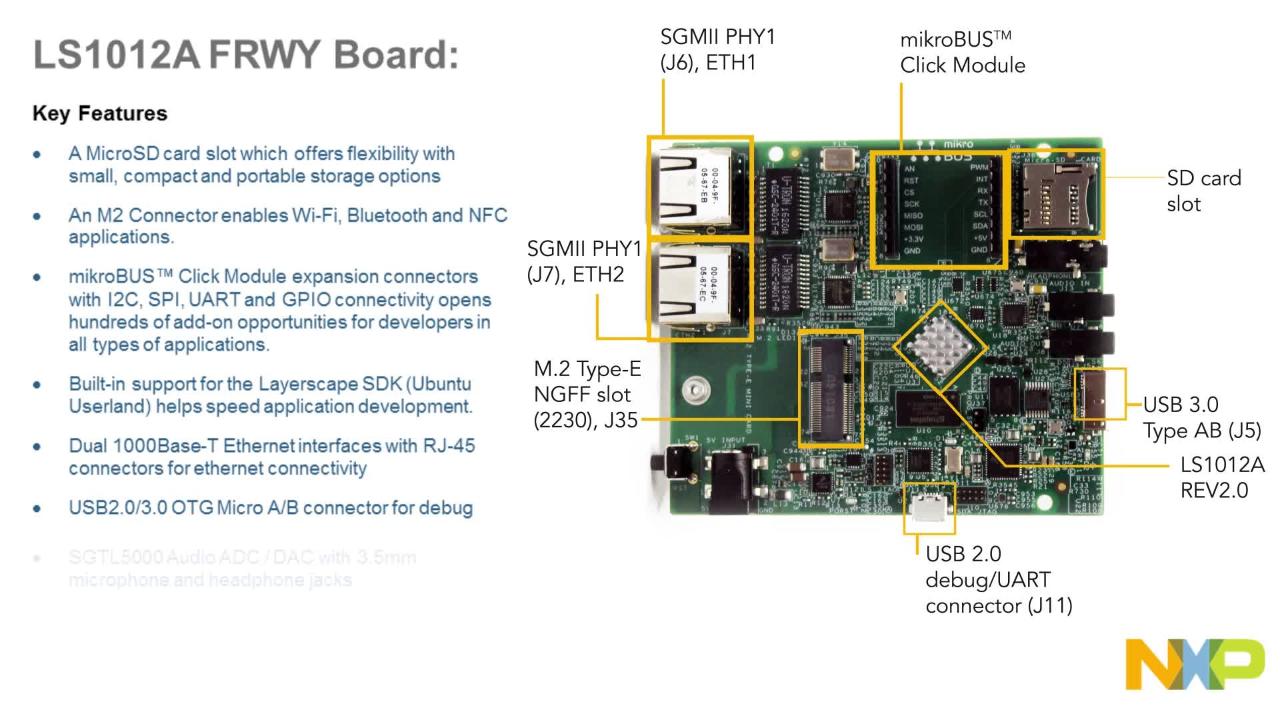

The Layerscape® FRWY-LS1012A board is an ultra-low-cost evaluation and development platform for LS1012A Series Communication Processors built on Arm® Cortex®-A53. This tool provides a hands-on experience for IoT, edge computing, and various advanced embedded applications. Features include easy access to processor I/O, low-power operation, micro SD card storage, an M2 connector, a small form factor, and expansion board options via mikroBUS™ Click Module. The mikroBUS™ Module provides easy expansion via hundreds of powerful modules supporting sensors, actuators, memories, and displays.

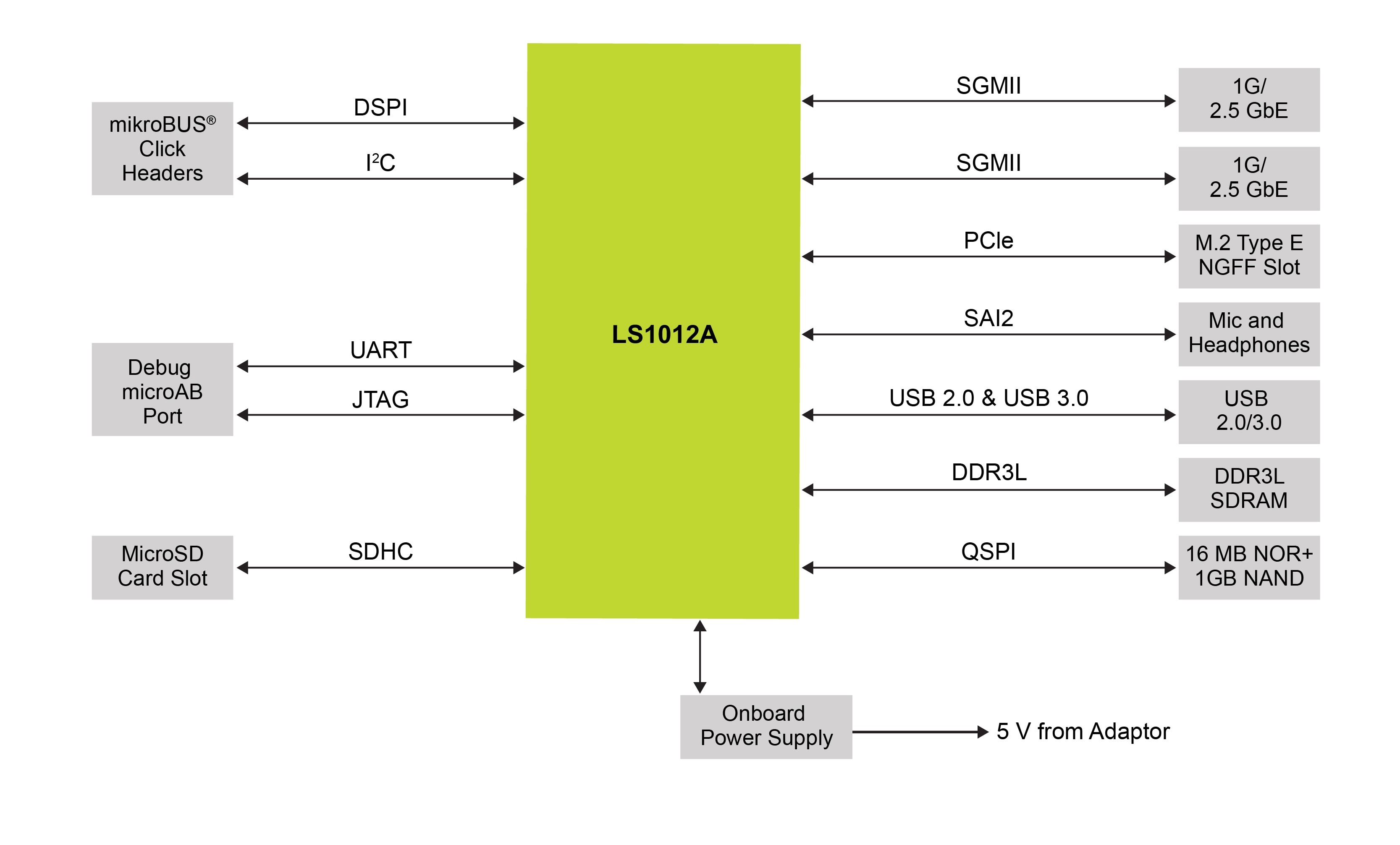

ブロック図

Layerscape FRWY-LS1012A

FRWY-LS1012A Board Block Diagram
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

Layerscapeプロセッサ

  • LS1012A: Layerscape® 1012A Low Power Processor

Features

Processor

LS1012ASE7KKB MCU
  • 1000 MHz CPU
  • 1 GT/s DDR3L
  • 212 FC-LGA

Memory

  • 16 MB serial NOR + 1 GB serial NAND QSPI 512 MB DDR3L SDRAM MicroSD card slot

Power Management

  • VR5100 Power Management IC

Connectivity

  • mikroBUS™ Click expansion connectors with I2C, SPI, UART and GPIO connectivity M2 connector to enable Wi-Fi and NFC applications Dual 1000Base-T Ethernet interfaces with RJ-45 connectors USB2.0/3.0 OTG Micro A/B connector

Audio

  • SGTL5000 Audio ADC / DAC with 3.5 mm microphone and headphone jacks

Debug

  • Additional debug via Cortex 10-pin JTAG connector and CMSIS DAP through a K20 microcontroller USB2.0 Micro A/B connector for debug

Tools and OS Support

  • A rich Linux development environment will be available initially via an early access release and will be included in the Layerscape SDK release

購入オプション

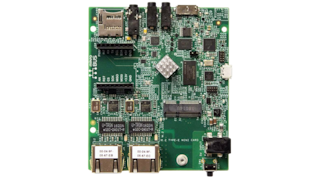

FRWY-LS1012A-PB-Image

クリックして展開

  • $345.39 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 10
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
N true 0 TSPFRWY-LS1012Aja 3 クイック・リファレンス・ガイド Quick Reference Guide t525 1 ユーザ・ガイド User Guide t792 1 リファレンス・マニュアル Reference Manual t877 1 ja ja 1 1 English This page will help guide you through the process of learning about your FRWY-LS1012A board. 1555087808991728328402 Y 1555087808991728328402 GS-FRWY-LS1012A GS-FRWY-LS1012A /document/guide/getting-started-with-the-frwy-ls1012a:GS-FRWY-LS1012A HTML 0 2019-04-12 GS-FRWY-LS1012A TSP User Guide 132339537837198660 2024-08-23 en Apr 12, 2019 User Guide t792 ユーザ・ガイド User Guide Y Getting Started with the FRWY-LS1012A false ja リファレンス・マニュアル Reference Manual 1 2 0 English The Layerscape LS1012A Freeway (FRWY-LS1012A) board is an ultra-low-cost development platform for LS1012A. The board provides connectivity support for SPI, UART, and I2C based mikroBUS™ connector. Also, the FRWY-LS1012A supports 512 MB of DDR3L memory, two 1 Gbit/s Ethernet ports, one USB 3.0 port, Audio in/out and mic interface, and PCIe Gen1/2 M.2 Type E modules. 1521664262893723337004 TSP 1.9 MB None None documents None 1521664262893723337004 /docs/en/reference-manual/FRWY-LS1012ARM.pdf 1909181 /docs/en/reference-manual/FRWY-LS1012ARM.pdf FRWY-LS1012ARM documents N N 2018-03-21 Layerscape LS1012A Freeway (FRWY-LS1012A) Board Reference Manual /docs/en/reference-manual/FRWY-LS1012ARM.pdf /docs/en/reference-manual/FRWY-LS1012ARM.pdf Reference Manual N 500633505221135046 2022-12-07 pdf N en Mar 21, 2018 500633505221135046 Reference Manual Y N Layerscape LS1012A Freeway (FRWY-LS1012A) Board Reference Manual クイック・リファレンス・ガイド Quick Reference Guide 1 3 1 English This Getting Started Guide provides details about FRWYLS1012A board interface, connectors, LEDs. The document also explains basic board operations in step-by-step manner, such as steps for booting the board, flashing latest Board Support Package (BSP), and building Ubuntu userland on the board. 1526016293128740732571 TSP 1.8 MB Registration without Disclaimer None documents Extended 1526016293128740732571 /secured/assets/documents/en/quick-reference-guide/FRWY-LS1012AGSG.pdf 1795350 /secured/assets/documents/en/quick-reference-guide/FRWY-LS1012AGSG.pdf FRWY-LS1012AGSG documents Y N 2018-05-10 Layerscape LS1012A Freeway (FRWY-LS1012A) Board Getting Started Guide /webapp/Download?colCode=FRWY-LS1012AGSG&lang_cd=ja /secured/assets/documents/en/quick-reference-guide/FRWY-LS1012AGSG.pdf Quick Reference Guide N 803735842453594974 2023-06-18 pdf Y en Jun 12, 2018 803735842453594974 Quick Reference Guide Y N Layerscape LS1012A Freeway (FRWY-LS1012A) Board Getting Started Guide false 0 FRWY-LS1012A downloads ja true 0 Y TSP クイック・リファレンス・ガイド 1 /secured/assets/documents/en/quick-reference-guide/FRWY-LS1012AGSG.pdf 2018-05-10 1526016293128740732571 TSP 3 Jun 12, 2018 Quick Reference Guide This Getting Started Guide provides details about FRWYLS1012A board interface, connectors, LEDs. The document also explains basic board operations in step-by-step manner, such as steps for booting the board, flashing latest Board Support Package (BSP), and building Ubuntu userland on the board. Registration without Disclaimer /secured/assets/documents/en/quick-reference-guide/FRWY-LS1012AGSG.pdf English documents 1795350 None 803735842453594974 2023-06-18 Y /webapp/Download?colCode=FRWY-LS1012AGSG&lang_cd=ja Layerscape LS1012A Freeway (FRWY-LS1012A) Board Getting Started Guide /secured/assets/documents/en/quick-reference-guide/FRWY-LS1012AGSG.pdf documents 803735842453594974 Quick Reference Guide N en Extended Y pdf 1 Y N Layerscape LS1012A Freeway (FRWY-LS1012A) Board Getting Started Guide 1.8 MB FRWY-LS1012AGSG N 1526016293128740732571 ユーザ・ガイド 1 2019-04-12 1555087808991728328402 1 Apr 12, 2019 User Guide ユーザ・ガイド This page will help guide you through the process of learning about your FRWY-LS1012A board. Y GS-FRWY-LS1012A English 0 User Guide 2024-08-23 /document/guide/getting-started-with-the-frwy-ls1012a:GS-FRWY-LS1012A Getting Started with the FRWY-LS1012A GS-FRWY-LS1012A TSP 132339537837198660 User Guide en Y t792 HTML GS-FRWY-LS1012A 1555087808991728328402 リファレンス・マニュアル 1 /docs/en/reference-manual/FRWY-LS1012ARM.pdf 2018-03-21 1521664262893723337004 TSP 2 Mar 21, 2018 Reference Manual The Layerscape LS1012A Freeway (FRWY-LS1012A) board is an ultra-low-cost development platform for LS1012A. The board provides connectivity support for SPI, UART, and I2C based mikroBUS™ connector. Also, the FRWY-LS1012A supports 512 MB of DDR3L memory, two 1 Gbit/s Ethernet ports, one USB 3.0 port, Audio in/out and mic interface, and PCIe Gen1/2 M.2 Type E modules. None /docs/en/reference-manual/FRWY-LS1012ARM.pdf English documents 1909181 None 500633505221135046 2022-12-07 N /docs/en/reference-manual/FRWY-LS1012ARM.pdf Layerscape LS1012A Freeway (FRWY-LS1012A) Board Reference Manual /docs/en/reference-manual/FRWY-LS1012ARM.pdf documents 500633505221135046 Reference Manual N en None Y pdf 0 N N Layerscape LS1012A Freeway (FRWY-LS1012A) Board Reference Manual 1.9 MB FRWY-LS1012ARM N 1521664262893723337004 true Y Tools
