Layerscape® 2088A and 2048A Processors
The LS2 family of processors delivers unprecedented performance and integration for the smarter, more capable networks of tomorrow. The eight core LS2088A and the four core LS2048A multicore processors offer Arm® Cortex®-A72 cores with the advanced, high-performance datapath and network peripheral interfaces required for networking, telecom/datacom, wireless infrastructure, military and aerospace applications.
The next-generation datapath architecture combined with a powerful software toolkit provides a higher level of hardware abstraction and makes software development quick and simple.
This combination balances ease-of-use with high-performance processing in a Linux® environment that is familiar to any software programmer. Customers can fully exploit the underlying hardware and easily adapt to network changes for real-time 'soft' control over the network.
Layerscape processors are part of NXP's EdgeVerse™ edge computing platform.
製品詳細

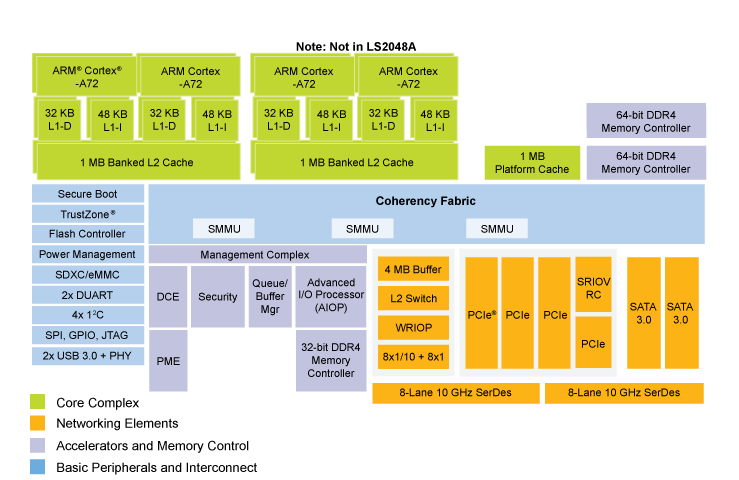

Features
Core Complex
- Eight 64-bit Cortex-A72 CPUs
- Up to 2 GHz,
- Clusters of two cores sharing 1 MB L2 cache
- 1 MB L3 platform cache
- Two 64-bit DDR4 SDRAM memory controllers
- ECC and interleaving support,
- Up to 2.1 GT/s
Networking Elements
- Wire Rate I/O processor, featuring:
- 8x 10 GbE
- 8x 1 GbE
- L2 switching on the Ethernet interface
- XAUI/XFI/KR and SGMII
- MACSec on up to four 1/10 GbE
- 2x SATA 3.0
- 4x PCIe Gen 3 controllers
- SR-IOV support, Root Complex
Accelerators and Memory Control
- Accelerated I/O processing (AIOP) at up to 20 Gb/s packet processing
- 20 Gb/s SEC crypto acceleration
- 10 Gb/s Pattern Matching Engine
- 20 Gb/s Data Compression Engine
- One secondary 32-bit DDR4 memory controller for the accelerated packet processing layer, up to 1.6 GT/s
- 4 PCIe controllers (Gen3) supporting 1x8, 4x4, 4x2, 4x1 lane configurations
Basic Peripherals and Interconnect
- Support for hardware virtualization and partitioning enforcement
- Implements trust architecture combined with TrustZone®
- Service processor (SP) provides pre-boot initialization and secure-boot capabilities
- 2x USB 3.0 with PHY
- Enhanced secure digital host controller
- Serial peripheral interface (SPI) controller
- Quad Serial peripheral interface (QSPI) controller
- Four I2C controllers
- Two DUARTs
- Integrated flash controller (IFC 2.0) supporting NAND and NOR flash
LS20x4A Family Comparison Table
| LS2088A | LS2048A | L2084A | LS2044A | |
|---|---|---|---|---|
| A-72 Cores | 8 | 4 | 8 | 4 |
| L2 Cache (MB) | 4 | 2 | 4 | 2 |
| Packet Processing Accelerator | 20Gb/s | 20Gb/s | No | No |
| L2 Switch | Yes | Yes | Yes | Yes |
