FS84/FS85 24 V/36 V Safety SBC Evaluation Board for Truck

KITFS85AEEVM アクティブ

画像にカーソルを合わせると拡大表示されます。

The KITFS85AEEVM provides flexibility to play with all the features of the device and make measurements on the main part of the application. The KL25Z MCU installed on the board combined with the FlexGUI software allows access to the registers in read and write mode. All regulators are accessible through connectors. Nonuser signals, like DC/ DC switcher node, are mapped on test points.

This board can be operated in Emulation or OTP mode. In emulation mode, as long as the power is supplied, the board configuration stays valid. The OTP mode uses the fused configuration. The device can be fused three times. In OTP mode, the device always starts with the fused configuration, except if the user wants to overwrite OTP configuration using Emulation mode. This board can fuse the OTP without any extra tools or board.

対応製品

パワーマネージメント

セーフティSBC

  • FS85: S32マイクロコントローラ用セーフティ・システム・ベーシス・チップ、ASIL Dに適合
  • FS84: S32マイクロコントローラ用セーフティ・システム・ベーシス・チップ、ASIL Bに適合

Features

General

  • Digital signals (SPI, I²C, RSTb, etc.) are accessible through connectors. Wake1 pin has a switch to control (Ignition) them
  • A VBAT switch is available to power On or Off the device
  • VBAT power supply connectors (Jack and Phoenix)
  • PRE output capability up to 10.0 A (external MOSFET)
  • VBUCK1/2 in Standalone (default) or Multiphase mode
  • VBUCK3 up to 3.6 A peak
  • VBOOST 5.0 V or 5.74 V, up to 400 mA
  • LDO1 and LDO2, from 1.1 V to 5.0 V, up to 400 mA
  • Ignition key switch
  • FS0B external safety pin
  • Embedded USB connection for easy connection to software GUI (access to SPI/I²C bus, IOs, RSTB, FS0B, INTB, Debug, MUX_OUT, regulators)
  • LEDs that indicate signal or regulator status
  • Support OTP fuse capabilities
  • USB connection for register access, OTP emulation and programming

購入オプション

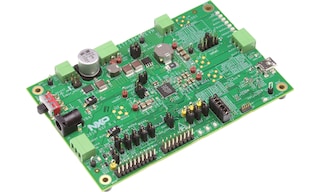

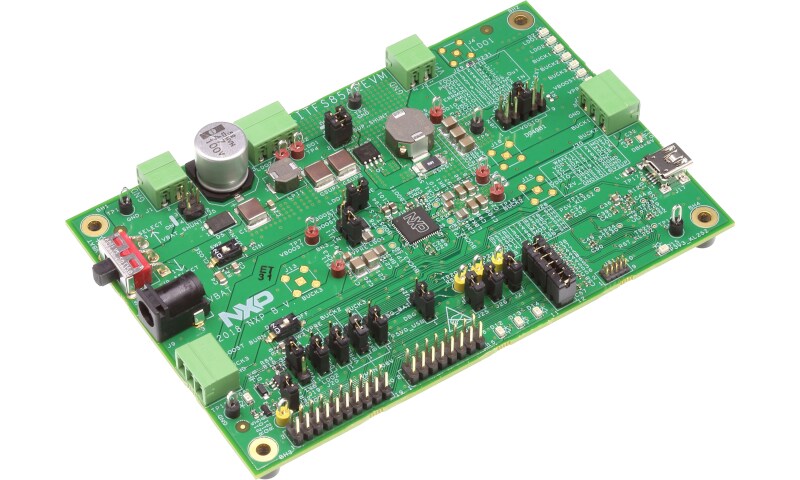

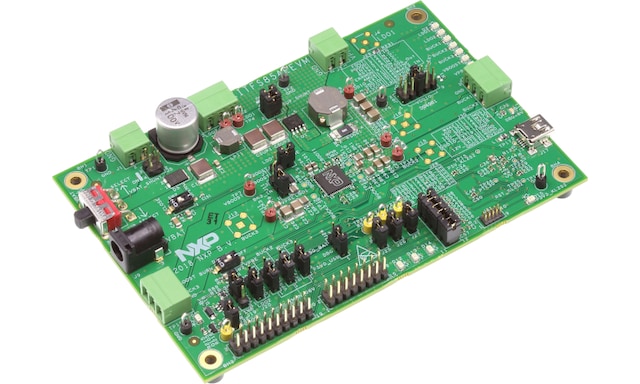

KITFS85AEEVM-Image

クリックして展開

  • KITFS85AEEVM
    アクティブ

  • FS84/FS85 24 V/36 V Safety SBC Evaluation Board for Truck.

    • KITFS85FRDMEVM board
    • Power Supply mating connectors
    • USB mini cable Type A Male / Type B Male
  • $258.75 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 5
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
