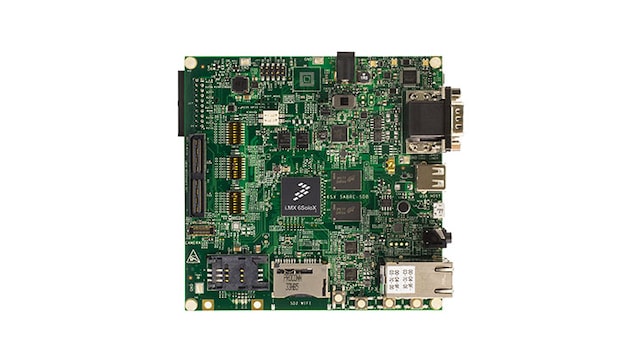

The NXP^® Smart Application Blueprint for Rapid Engineering (SABRE) board for smart devices introduces developers to multicore processing, low-power consumption and leading-edge multimedia and graphics applications on the i.MX 6 series applications processors.

The MCIMX6SX-SDB enables development on i.MX 6SoloX processors.
The SABRE board for smart devices provides you with a low-cost development platform which includes all primary features of the processors and serves as an example for how to layout complex, high-speed interfaces such as DDR.
It includes complete hardware design files. There are also a number of accessory boards that work with the SABRE-SDB to provide additional capabilities such as multi-touch display and Wi-Fi^® connectivity.
In addition to optimized BSPs for Android^™, Linux^® and FreeRTOS, we also provide a large portfolio of optimized video, speech and audio codecs.

デザイン・ファイル

ソフトウェア

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

i.MX 6プロセッサ

i.MX6SX: i.MX 6SoloX Processors - Heterogeneous Processing with Arm^® Cortex^®-A9 and Cortex-M4 Cores

Features

Processor

i.MX 6SoloX processor

Memory

1 GB DDR3 SDRAM
32 MB x2 QuadSPI Flash

Connectivity

mPCIe connector
3x full-size SD/MMC card slots
2x 10/100/1000 Ethernet ports
1x USB 2.0 Host Type A connector
1x micro USB 2.0 OTG connector
2x CAN (DB-9) connectors
NXP MC34901 High-Speed CAN Transceiver
JTAG connector (20-pin)

Power Management

NXP PF0200 PMIC

Sensors

NXP MMA8451 3-Axis Accelerometer
NXP MAG3110 3D Magnetometer

Display

LVDS connector
- Pairs with MCIMX-LVDS1 LCD display board
LCD expansion connector (parallel, 24-bit)
- Pairs with MCIMXHDMICARD adapter board

Audio

Stereo audio codec
1x 3.5mm audio ports

i.MX 6 Series Software and Development Tool Resources

Complete with reference software, an optimized OS and a system-validated board support package (BSP), NXP provides you with the tools to test and maximize the performance of the applications you develop.

購入オプション

クリックして展開

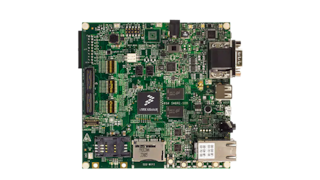

MCIMX6SX-SDB
アクティブ
SABRE board, hardware, i.MX 6SoloX, no display, no camera.

JP¥ 64,611
の数量に対して 1

代理店からの注文

代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメント

クイック・リファレンスドキュメンテーションの種類.

1-5 の 37 ドキュメント

サポート情報
IMX_O8.0.0_1.0.0_ANDROID_DOCS注目

GZ改訂 O8.0.0_1.0.0Dec 13, 20197.4 MBIMX_O8.0.0_1.0.0_ANDROID_DOCS

アカウントが必要です
ファクト・シート
SABRE Board for Smart Devices - Fact Sheet 注目

PDF改訂 3Feb 12, 2016956.3 KBRDIMX6SABREBRDFS
ユーザ・ガイド
SABRE Board for Smart Devices Based on the i.MX 6SoloX - Quick Start Guideはじめに

PDF改訂 3May 17, 2017380.0 KBIMX6SOLOXQSG

アカウントが必要です
ユーザ・ガイド

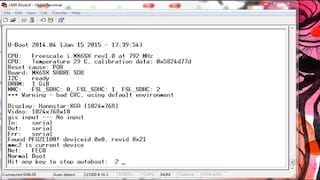

Getting Started with i.MX 6 SoloX SABREはじめに
