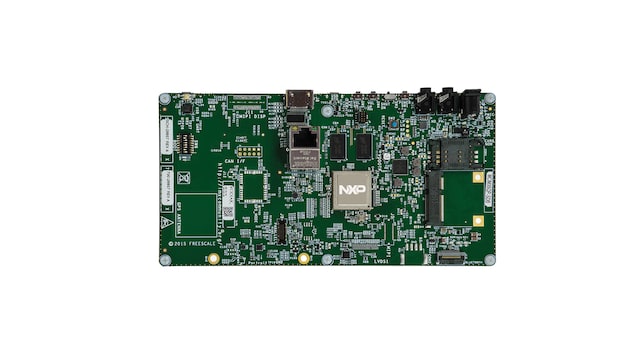

The NXP^® Smart Application Blueprint for Rapid Engineering (SABRE) board for smart devices introduces developers to multicore processing, low-power consumption and leading-edge multimedia and graphics applications on the i.MX 6 series applications processors.

The MCIMX6Q-SDB enables development on i.MX 6Quad and i.MX 6Dual processors.
The SABRE board for smart devices provides you with a low-cost development platform which includes all primary features of the processors and serves as an example for how to layout complex, high-speed interfaces such as DDR.
It includes complete hardware design files. There are also a number of accessory boards that work with the SABRE-SDB to provide additional capabilities such as multi-touch display and Wi-Fi^® connectivity.
In addition to optimized BSPs for Android^™, Linux^®, we also provide a large portfolio of optimized video, speech and audio codecs.

デザイン・ファイル

ソフトウェア

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

i.MX 6プロセッサ

i.MX6D: i.MX 6Dual Processors - Dual-Core, 3D Graphics, HD Video, Multimedia, Arm^® Cortex^®-A9 Core
i.MX6Q: i.MX 6Quad Processors - High-Performance, 3D Graphics, HD Video, Arm^® Cortex^®-A9 Core

Features

Processor

*can be configured as i.MX 6 Dual processor

i.MX 6Quad* processor

Power Management

NXP® PF0100 PMIC

Memory

1 GB DDR3 SDRAM
8 GB eMMC Flash

Connectivity

Mini PCIe connector
2x full-size SD/MMC card slots
SATA 22-pin connector
10/100/1000 Ethernet port
1x micro USB 2.0 OTG connector

Display

2x LVDS connectors
HDMI display interface connector
LCD expansion connector (parallel, 24-bit)

Audio

Stereo audio codec
2x 3.5mm audio ports

NXP MMA8451 3-Axis Accelerometer
NXP MAG3110 3D Magnetometer
JTAG connector (20-pin)

i.MX 6 Series Software and Development Tool Resources

Complete with reference software, an optimized OS and a system-validated board support package (BSP), NXP provides you with the tools to test and maximize the performance of the applications you develop.

購入オプション

クリックして展開

MCIMX6Q-SDB
アクティブ

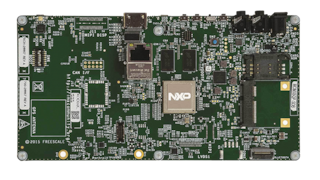

SABRE Board, Hardware, i.MX 6Quad/6Dual, No Display, No Camera.

JP¥ 71,970
の数量に対して 1
- 在庫: 在庫あり
- 在庫: 5
- 配送: 通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメント

クイック・リファレンスドキュメンテーションの種類.

1-5 の 37 ドキュメント
