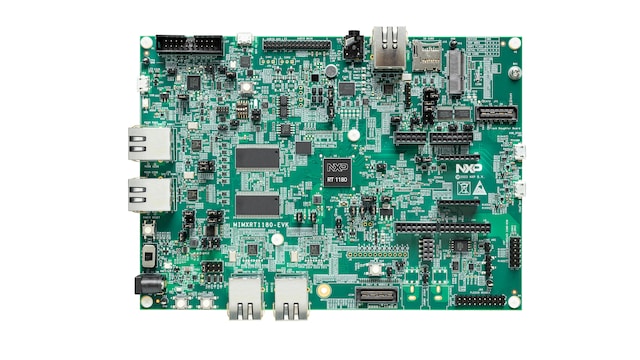

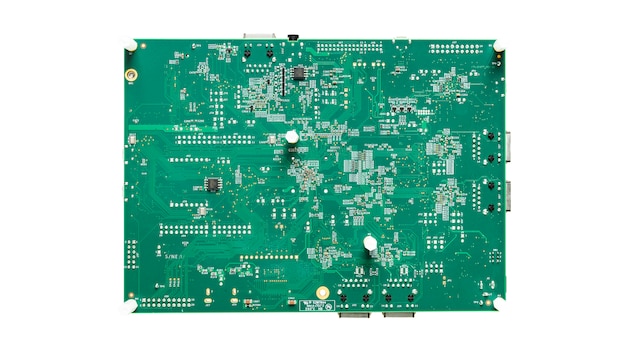

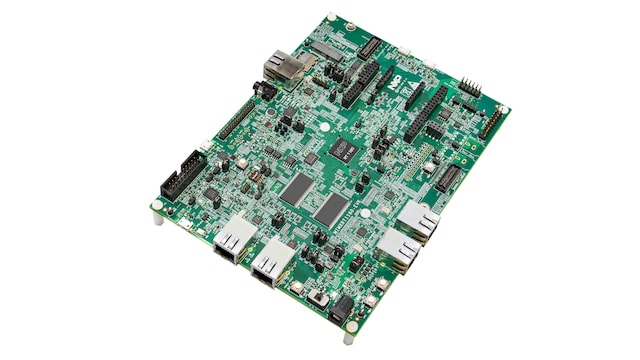

i.MX RT1180評価キット

MIMXRT1180-EVK
製造開始前

画像にカーソルを合わせると拡大表示されます。

i.MX RT1180評価キットは、Arm® Cortex®-M7とArm Cortex-M33コアを搭載ししたi.MX RT1180クロスオーバーMCUのほとんどの機能をサポートする、パワフルで拡張可能なプラットフォームです。イーサネット/TSNスイッチ、エンドポイント、およびEtherCATアプリケーション用の5つのイーサネット・ポートを備えています。NXPまたはサード・パーティのシールド・ボードを使用した拡張向けにArduino UNO用の場所が設けられています。このボードは、オプションでファームウェアを簡単にアップデートできる高速USBデバッグ・プローブを搭載し、MCU-Linkをサポートします。

対応製品

プロセッサ＆マイクロコントローラ

i.MX RTクロスオーバーMCU

  • i.MX-RT1180: i.MX RT1180：TSNスイッチおよびEdgeLock®搭載クロスオーバーMCU

特長

プロセッサ

  • MIMXRT1189CVM8B
  • Arm Cortex-M7コア、最大動作周波数800 MHz
  • Arm Cortex-M33コア、最大動作周波数240 MHz

ボード・メモリ

  • 64 Mbit HyperRAMメモリ
  • 512 Mbit SDRAMメモリ
  • 512 Mbit Octalフラッシュ
  • 128 Mbit QSPIフラッシュ
  • 64 Mbit LPSPIフラッシュ
  • フラッシュ・ドータ・カード・インターフェース
  • SDカード用TFソケット

コネクティビティ

  • TSNスイッチ用イーサネット (10/100/1000M) コネクタ x 3
  • EtherCAT、TSNスイッチ、エンドポイント用イーサネット (10/100M) コネクタ x 2
  • Micro-USB OTGコネクタ x 2
  • M.2コネクタ
  • CANトランシーバ x 2
  • ARDUINO®インターフェース

オーディオ

  • オーディオ・コーデック
  • 8CH-DMIC拡張
  • 3.5 mmオーディオ・ヘッドフォン・ジャック
  • 外部スピーカ接続
  • SPDIFコネクタ

デバッグ機能

  • JTAGコネクタ
  • オンボードMCU-Linkデバッガ

センサ

  • FXLS8974CFR3 3軸MEMS加速度センサ、I2C用
  • LSM6DSOXTR 3D加速度センサ + 3Dジャイロスコープ、I3C用
  • AMC1106M05DWV デルタ-シグマADC変調器、SINC用

拡張コネクタ

  • ギガビット・イーサネットMACインターフェース

その他
