i.MX 8XLite評価キット

MCIMX8DXL-WEVK アクティブ

画像にカーソルを合わせると拡大表示されます。

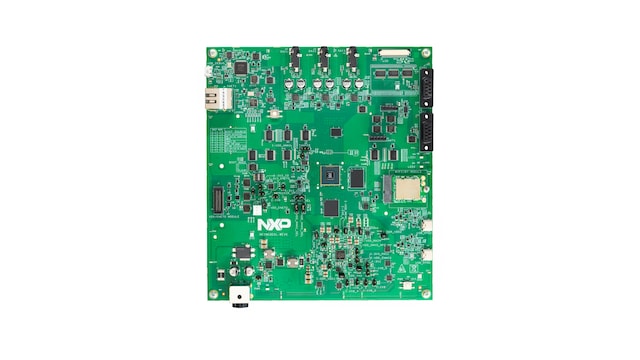

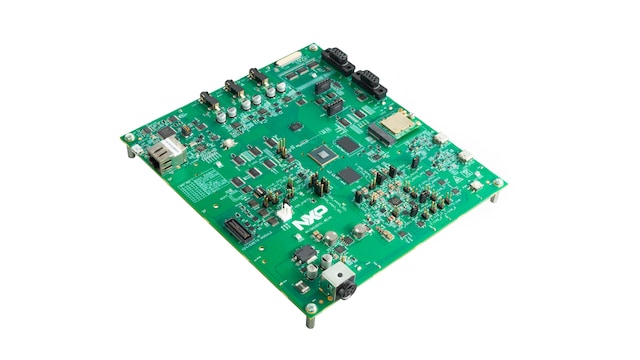

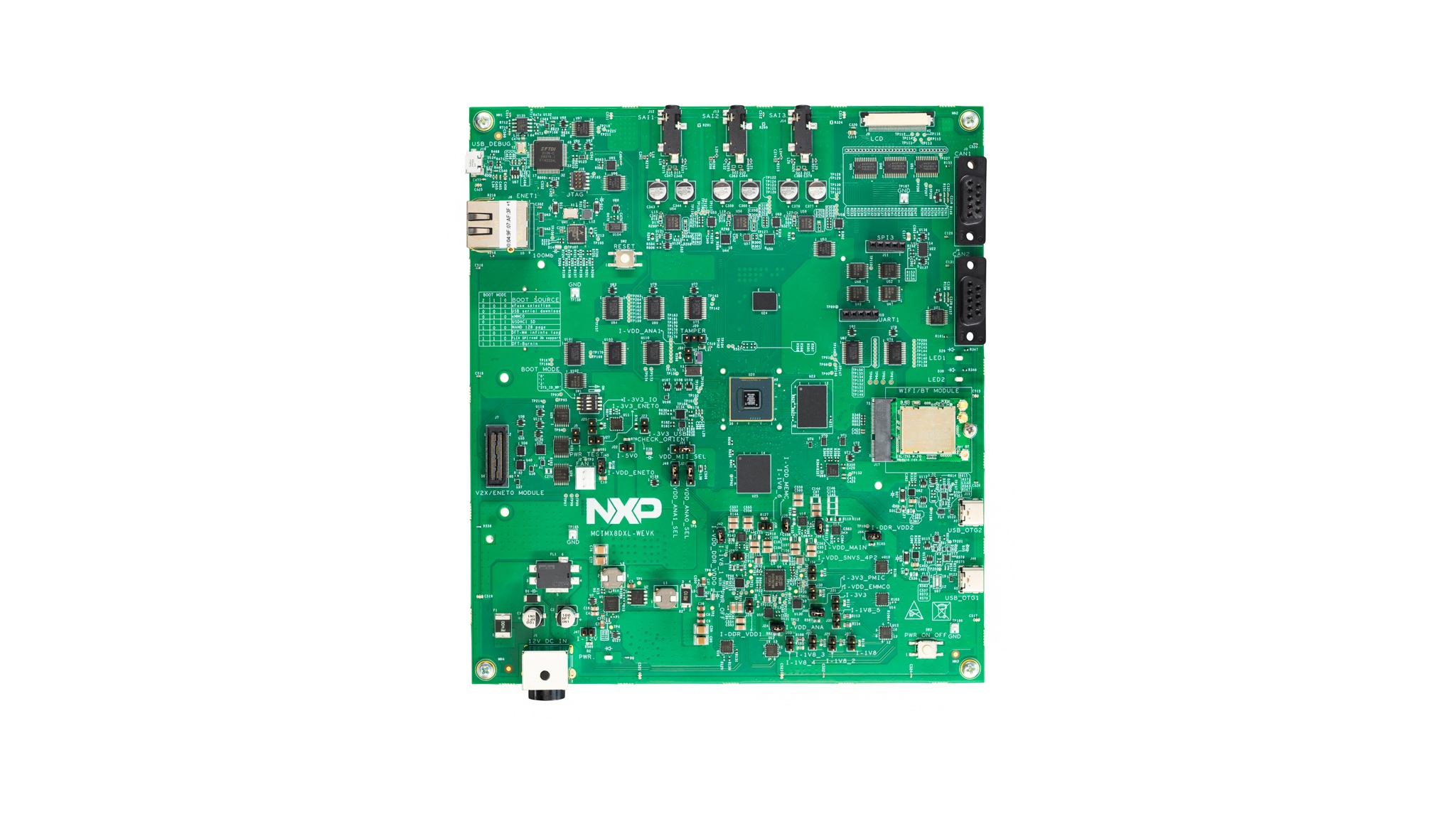

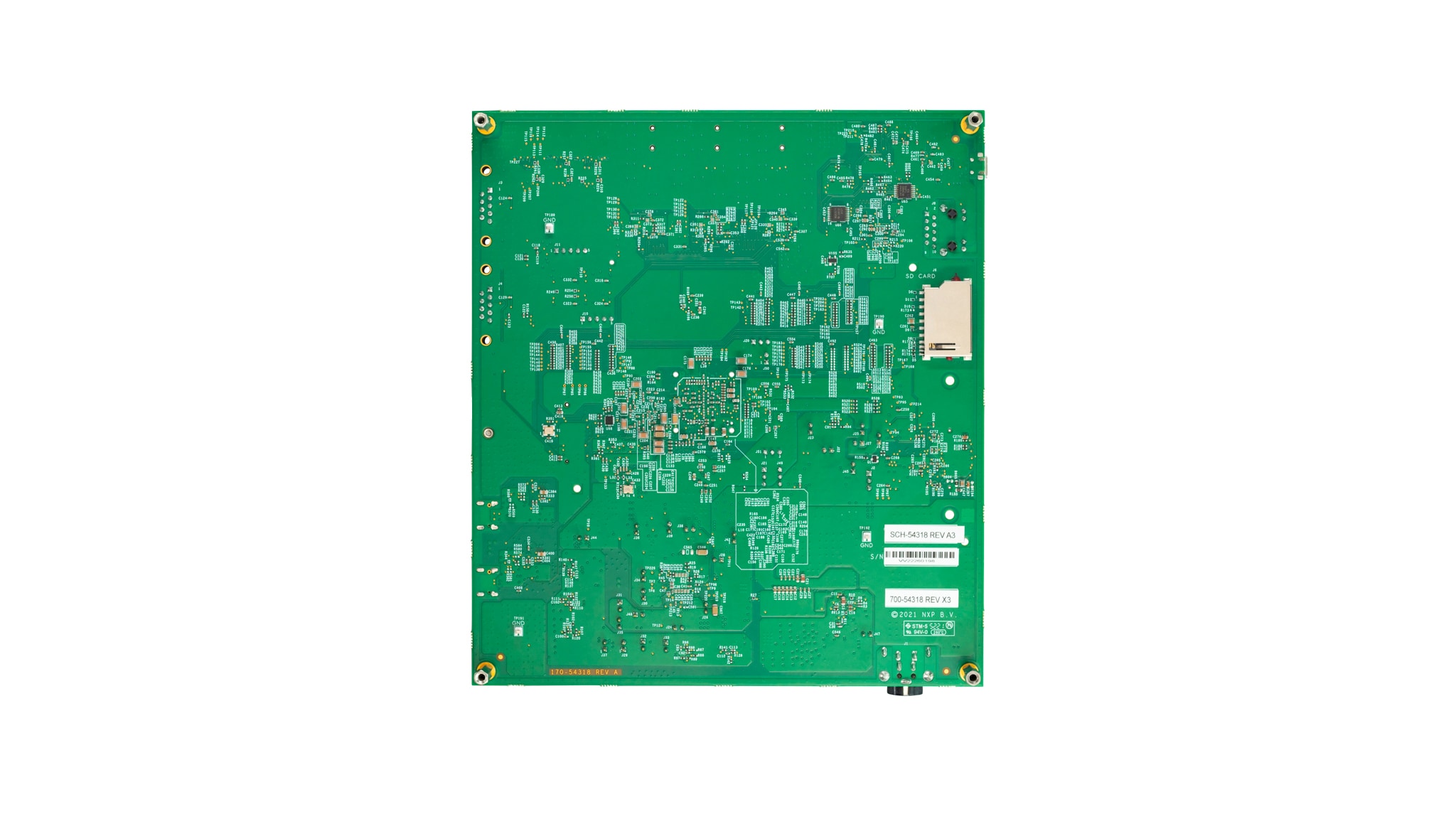

i.MX 8XLite評価キット (EVK) は、Arm® Cortex® A35およびCortex-M4Fベースのi.MX 8XLiteアプリケーション・プロセッサならびにNXP PF7100パワー・マネジメント集積回路 (PMIC) ソリューションおよびセンサを使用した、評価および開発用のプラットフォームです。

i.MX 8XLiteプロセッサ・ファミリは、高度な集積により、セキュリティ、車載テレマティクス (V2X)、およびTSN (Time-sensitive networking) をサポートするとともに、高効率のパフォーマンス要件を満たします。この評価キットは、高度に最適化されたドライバとソフトウェアでサポートされており、産業およびオートモーティブ市場向けの幅広い組込みアプリケーションの設計に役立ちます。

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

i.MX 8アプリケーションプロセッサ

  • iMX8XLite: テレマティクス、V2X、産業用制御向けi.MX 8XLiteアプリケーション・プロセッサ

パワーマネージメント

PMIC

  • PF7100: 7-Channel Power Management Integrated Circuit for High Performance Applications, Fit for ASIL B Safety Level

セーフティSBC

  • FS5600: 電圧モニタとウォッチドッグ・タイマを備えた車載用デュアル降圧レギュレータおよびコントローラ

インターフェース

I²Cロジック・マルチプレクサ/スイッチ

  • PCA9548A: Eight-Channel I²C-Bus Switch with Reset

CAN with Flexible Data Rate

  • TJA144x: Automotive CAN FD Transceiver Family

特長

プロセッサ

  • i.MX 8DualXLiteアプリケーション・プロセッサ
  • 最大1.2 GHzのCortex-A35 x 2
  • 最大264 MHzのCortex-M4

パワー・マネジメント

  • MPF7100BVMA1ES
  • MFS5600AMMA7ES

メモリ

  • 1 GB 16ビットLPDDR4-2400
  • 32 GB eMMC 5.1
  • 64 MB Octal FlexSPI NORフラッシュ

コネクティビティ

  • TSN対応1 Gbpsイーサネット
  • USB 2.0 Type-C (x 2)
  • SDカード
  • CAN (x2)
  • 3.5 mmオーディオ・ジャック (x 3)
  • M.2コネクタ（Wi-Fiモジュール・インターフェース用）

デバッグ

  • JTAG 10ピン・コネクタ
  • USB-シリアル変換コネクタ

その他の特長

  • パワー・マネジメントの統合
  • V2X/イーサネット・モジュール・インターフェース
  • パラレルLCDインターフェース
  • 電源インジケータ用および汎用LED

購入オプション

MCIMX8DXL-WEVK-Image

クリックして展開

  • MCIMX8DXL-WEVK
    アクティブ

  • i.MX 8XLite Evaluation Kit .

  • キットの同梱物：

    • CPUボード
    • Wi-Fiモジュール
    • 電源
    • AC電源コード
    • 世界共通アダプタ
    • USB Type-Cケーブル
    • USB Type-Bケーブル
    • BSPイメージ書き込み済みSDカード
  • $799.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 21
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
