PF1550 Evaluation Board for Low Power Application Processors

FRDM-PF1550EVM アクティブ

画像にカーソルを合わせると拡大表示されます。

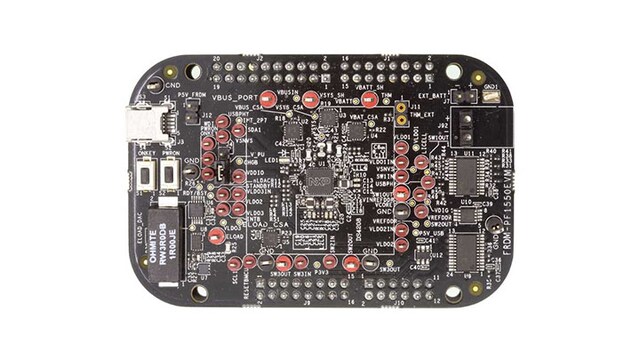

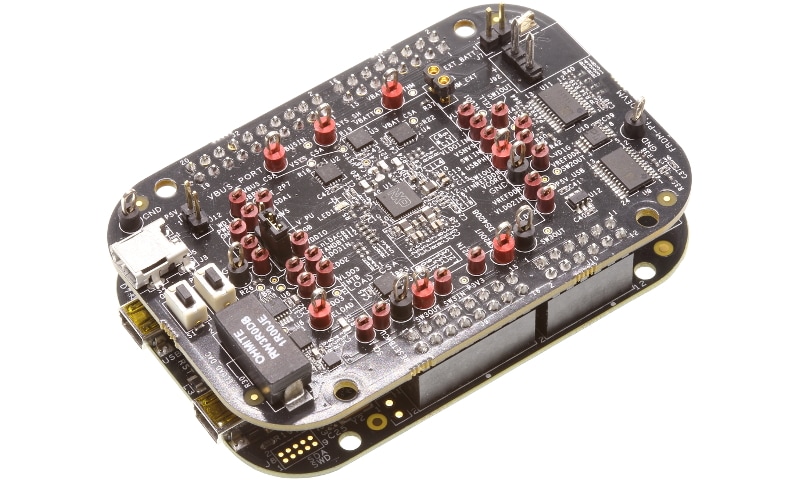

The FRDM-PF1550EVM Evaluation Board (EVB) is an easy-to-use circuit board allowing the user to exercise all the functions of the PF1550 Power Management IC (PMIC). The EVB integrates the popular KL25Z Freedom Board which is used as an interface between the GUI and the PF1550.

Analog-to-Digital Converters (ADCs) in the KL25Z Freedom Board is used to monitor the regulator voltages through the GUI. The schematic and layout are provided as a reference to accelerate system design.

対応製品

パワーマネージメント

PMIC

  • PF1550: PMIC with 1A Li+ Linear Battery Charger for Low Power Processor Systems

Features

General Specifications

  • Integrated KL25Z Freedom Board for control
  • Numerous test points provide easy access for monitoring all power and signal nodes
  • Four layer board layout supports standard design rules

Connectivity

  • Standard Mini-USB connector for communication with PC

Power Management

  • Single-Cell Li+ battery charger
  • USB charging connector
  • JEITA-compliant battery temp sensing
  • Analog-to-Digital Converters (ADCs) are used to monitor voltage and current
  • One 1 Amp E-Loads with configurable current

購入オプション

FRDM-PF1550EVM-Image

クリックして展開

  • FRDM-PF1550EVM
    アクティブ

  • Freedom Expansion Board -PF1550 Power managment IC.

    • FRDM-PF1550EVM evaluation board
    • Cable, USB A-M to B-M mini
    • Quick start guide
  • $141.45 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 24
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
