高性能アプリケーション用9チャネルPMIC、ASIL DおよびSIL-2

PF09 製造開始前

画像にカーソルを合わせると拡大表示されます。

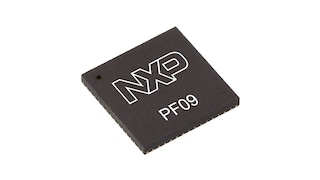

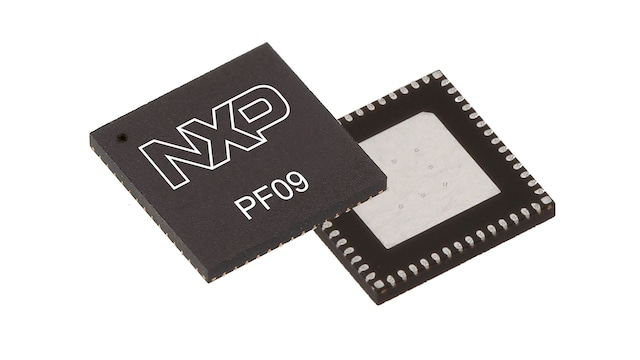

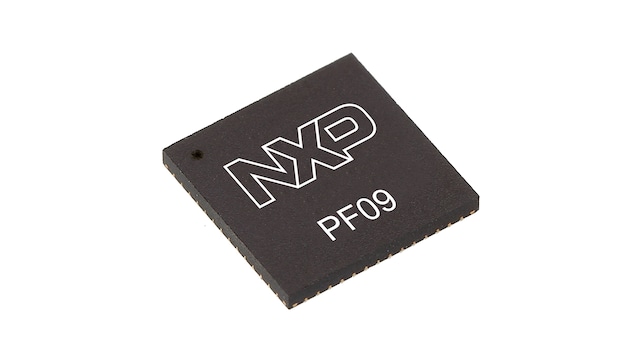

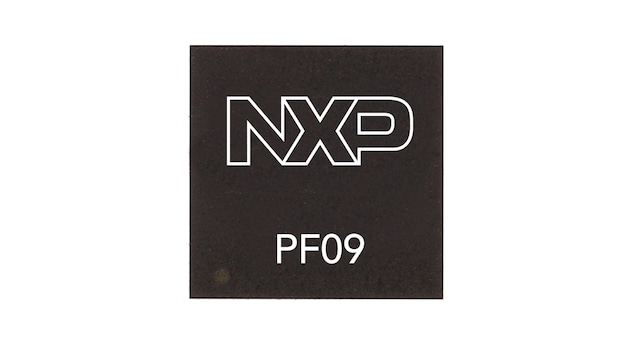

PF09パワーマネジメントIC (PMIC) は、高性能なi.MX 95をベースとしたアプリケーション向けに最適化されています。5つの高効率バック・コンバータと4つのリニア・レギュレータを備え、プロセッサやメモリなどのペリフェラルに電力を供給します。PF09は、スタンバイおよび低消費電力オフ・モードにおいて低静止電流を実現します。

PF09は、車載向けISO 26262および産業向けIEC 61508安全規格に準拠して開発されており、フェールセーフ出力や統合セルフテスト・メカニズムなどの安全機能を備え、車載向けASIL Dと産業向けSIL-2まで対応する高度なセーフティの統合をターゲットとしたセーフティ指向システム・パーティショニングの一部となっています。

ブロック図

PF09 i.MX 95向けマルチチャネルPMIC

PF09 Block Diagram
図を取得する PDF

特長

主な特長

  • 5つの高効率降圧コンバータ - うち4つはマルチフェーズおよびDVS機能をサポート
  • ロード・スイッチ・オプションを備えた3つのリニア・レギュレータ
  • 常時オンのリニア・レギュレータ x 1
  • 高度なウォッチドッグ・タイマ/モニタ

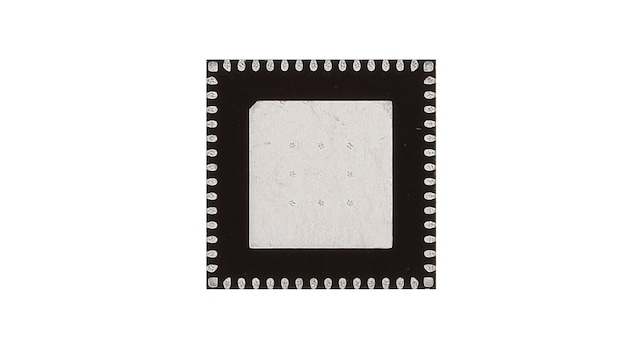

  • 56ピン8 × 8 mm QFNパッケージ

システムの特長

  • マルチタイム・プログラマブル (MTP) メモリによる柔軟なデバイス構成
  • 高速I²Cインターフェース (3.4 MHz)
  • PGOODモニタリング回路
  • 外部クロック同期
  • 周波数拡散スペクトラム

ASIL Dまで適合するモニタリング回路

  • 車載用ASIL Dと産業用SIL-2までのセーフティ・レベルに適合する独立回路
  • プログラム可能な故障保護による電圧モニタリング
  • 2つの外部電圧モニタリング入力
  • 高度な温度モニタリングと保護
  • プログラム可能な内部ウォッチドッグ・カウンタ
  • FCCU（故障検出および制御ユニット）入力
  • I²C CRCおよび書き込み保護機構
  • アナログ内蔵セルフテスト (ABIST) とロジック内蔵セルフテスト (LBIST)

プログラマビリティ

  • MTPメモリによって電源、シーケンス、および特定の機能をプログラム可能
  • 開発段階でプログラミング・ボードを利用してカスタム・ワンタイム・プログラマブル (OTP) パーツのプログラミングが可能
  • カスタムOTPは生産用としてもご提供可能です。NXPの販売窓口（販売代理店）までお問い合わせください
  • PF09 OTPツールを使用してカスタムOTPを作成可能
