i.MX 8M Mini/Nano/Plus用パワー・マネジメントIC

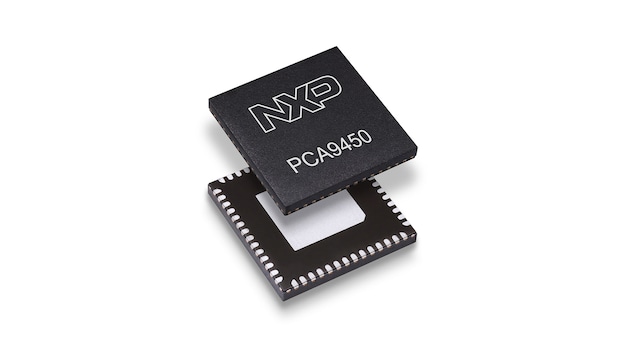

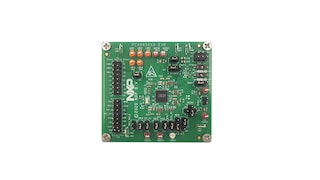

PCA9450 アクティブ

画像にカーソルを合わせると拡大表示されます。

PCA9450は、1セル・リチウム・イオンおよびリチウム・ポリマー・バッテリーのポータブル・アプリケーションと5 Vアダプタの非ポータブル・アプリケーションの両方でi.MX 8Mファミリ・プロセッサをサポートするように専用設計されたシングルチップ・パワー・マネジメントIC (PMIC) です。

このデバイスは、6つの高効率降圧レギュレータ、5つのLDO、1つの400 mAロード・スイッチ、2チャネルのレベル変換器、および32.768 kHz水晶発振器ドライバを備えています。3つの降圧レギュレータは、立上がりおよび立下がり時間をプログラミングできるダイナミック電圧スケーリング (DVS) 機能をサポートし、また負荷に対するIR降下を補償するためにリモート・センスをサポートします。このデバイスは、-40°C～105°Cの周囲温度範囲で動作します。

特長

高効率降圧レギュレータ

  • DVS機能とリモート・センスを備えた3 A降圧レギュレータ x 3
  • PCA9450A - 3 A降圧レギュレータ x 3
  • PCA9450B - 3 A降圧レギュレータ x 2
  • PCA9450C - 構成可能な2相6 A降圧レギュレータ
  • 3 A降圧レギュレータ x 1
  • 2 A降圧レギュレータ x 2

リニア・レギュレータ

  • 10 mA LDO x 2
  • 150 mA LDO x 1
  • 200 mA LDO x 1
  • 300 mA LDO x 1

一般的な機能

  • アクティブ放電付き400 mAロード・スイッチ
  • 32.768 kHz水晶発振器バッファ出力
  • レベル変換器
  • Fm+ 1 MHz I²Cインターフェース
  • 出力電流3 A、6 A
  • i.MX 8M Mini、i.MX 8M Nano、i.MX 8M Plus MCUをサポート
  • I²Cインターフェースと入力制御

電源制御IO

  • 電源オン/オフ制御
  • スタンバイ/実行モード制御

ESD保護

  • 人体モデル (HBM)：+/- 2000 V
  • デバイス帯電モデル (CDM)：+/-500 V

パッケージ

  • 7 mm x 7 mm、0.4 mmピッチの56ピンHVQFN

もっと見る
