BYLinkシステム電源プラットフォーム
このプラットフォームは、構成可能/リンク可能な各種デバイスのポートフォリオにより、安全なパワー・マネジメント・システムの設計を容易にします。複雑な電源サブシステムを単一のスマート・ソリューションへと簡素化します。
デザイン・ファイル
完全な内訳を受け取ります。 eCad ファイルで製品のフットプリントなどを確認してください。
車載アプリケーション向けマルチチャネル (4) PMIC：高電力 x 4、ASIL Bセーフティ・レベルに適合

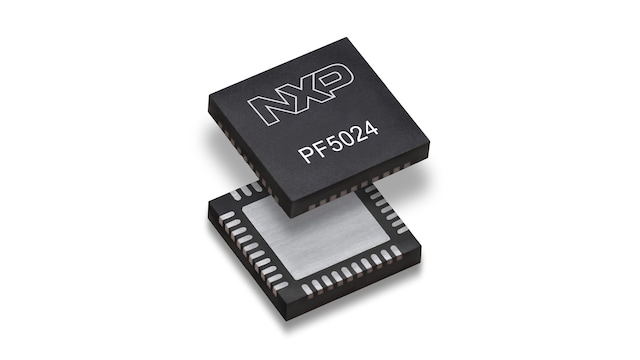

PF5024は、高性能の車載アプリケーションおよび産業アプリケーション向けのNXPのマルチチャネルPMICデバイスです。また、PF5024は構成を柔軟に変更できるため、優れたコンパニオンとして、さまざまなシステムレベルの電源要件に対応できます。
内蔵の独立型電圧モニタリング回路によって、ISO 26262標準およびASIL Bまでの機能安全レベルに確実に準拠します。さらにPF5024は、ISO準拠が不要な用途での標準的な非セーフティ・デバイスとしても利用できます。
PF5024は、スタンドアロン型の電源ソリューションとして、またPF8200などの他のNXP PMICやFS8500などのSBCのコンパニオンとしても、インフォテイメント、ADAS、ビジョン、レーダーなどの多様な用途に対応できます。
製品詳細
特長
システムの特長
- 4つの高効率降圧コンバータ：マルチフェーズ機能とDVS機能をサポート
- メモリ・レール用のVTT終端
- 40ピン6 x 6 QFNパッケージ
- i.MXおよびS32 MCUをサポート
- 出力電流2.5 A
- OTP（ワンタイム・プログラマブル）メモリによる柔軟なデバイス構成
- 高速I²Cインターフェース入力制御 (3.4 MHz)
- 独立したENABLE制御回路とPGOOD監視回路
- 外部クロック同期
- 周波数拡散スペクトラム
ASIL Bセーフティ・レベルに適合するモニタリング回路
- ASIL Bセーフティ・レベルに適合する独立回路
- プログラム可能な故障保護による電圧モニタリング
- 高度な温度モニタリングと保護
- 外部ウォッチドッグ・モニタリングとプログラム可能な内部ウォッチドッグ・カウンタ
- I²C CRCおよび書き込み保護機構
- アナログ内蔵セルフテスト (ABIST)
プログラマビリティ
- ワンタイム・プログラマブル (OTP) メモリによって、電源、シーケンス、および特定の機能をプログラム可能
- 開発段階でKITPF502XSKTEVMボードを利用してカスタムOTPパーツのプログラミングが可能
- カスタムOTPは生産用としてもご提供可能です。NXPの販売窓口（NXPまたは販売代理店）までお問い合わせください
- 一般的なMCUまたはSoCをサポートする標準の事前定義済みOTPについては、データ・シートの「注文情報」の章に記載されています
- カスタムOTPは、NXP GUIソフトウェア・ツールに統合されているPF5024 OTPツールを使用して作成できます
比較表
| 機能 | PF5020 QM | PF5020 ASILB | PF5024 QM | PF5024 ASILB | PF5023 QM | PF5023 ASILB | PF8100 | PF8200 |
|---|---|---|---|---|---|---|---|---|
| 降圧レギュレータ（DVS搭載） | 2ch | 4ch | 3ch | 6ch | ||||
| 降圧レギュレータ（DVS非搭載） | 1ch | - | - | 1ch | ||||
| LDO | 1ch | - | - | 4ch | ||||
| AMUX出力 | - | - | - | 1ch | ||||
| 通信I/F | I²C（CRC機能付き） | I²C（CRC機能付き） | I²C（CRC機能付き） | I²C（CRC機能付き） | ||||
| ウォッチドッグ | 対応 | 対応 | 対応 | 対応 | ||||
| MCU I/F | PWRON、STANDBY、INTB、RESETBMCU、PGOOD、PGOODx、ENx、WDI | PWRON、STANDBY、INTB、RESETBMCU、PGOOD、PGOODx、ENx、WDI | PWRON、STANDBY、INTB、RESETBMCU、PGOOD、PGOODx、ENx、WDI | PWRON、STANDBY、INTB、RESETBMCU、EWARNB、PGOOD、WDI | ||||
| OV/UVモニタリング | 対応 | 対応 | 対応 | 対応 | ||||
| OTPプログラム | 対応 | 対応 | 対応 | 対応 | ||||
| ABIST | 非対応 | 対応 | 非対応 | 対応 | 非対応 | 対応 | 非対応 | 対応 |
| 20 MHzクロック・チェック | 非対応 | 対応 | 非対応 | 対応 | 非対応 | 対応 | 非対応 | 対応 |
| OTP CRCチェック | 非対応 | 対応 | 非対応 | 対応 | 非対応 | 対応 | 非対応 | 対応 |
| フェイルセーフ・ステート | 非対応 | 対応 | 非対応 | 対応 | 非対応 | 対応 | 非対応 | 対応 |
| OTP CRCチェック | 非対応 | 対応 | 非対応 | 対応 | 非対応 | 対応 | 非対応 | 対応 |
| Sequire I²C書き込み | 非対応 | 対応 | 非対応 | 対応 | 非対応 | 対応 | 非対応 | 対応 |
| ターゲットASILクラス | QM | ASILB | QM | ASILB | QM | ASILB | QM | ASILB |
| パッケージ | 40-QFN（ウェッタブル・フランク付き） | 40-QFN（ウェッタブル・フランク付き） | 40-QFN（ウェッタブル・フランク付き） | 56-QFN（ウェッタブル・フランク付き） | ||||
標準構成
| 品番 | 説明 | OTP ID | 安全グレード | パッケージ |
|---|---|---|---|---|
| MPF5024CMBAV | S32R45 | BAVレポート、プログラミングおよび設定ファイル | ASIL B | HVQFN40 |
製品プログラム
長期製品供給
対象製品には最低10年間の製品供給サポートが適用されます。自動車、通信、医療の各セグメント向けに開発された指定対象製品については、最低15年間の製品供給が保証されます。
関連製品
車載アプリケーション向けマルチチャネル (5) PMIC：高電力 x 4および低消費電力 x 1、ASIL Bセーフティ・レベルに適合
購入/パラメータ
3 結果
マッチしていない 3 NRND
パーツ | 注文 | コンピュータ支援設計 モデル | 対応MCU | 電源電圧 [最小 - 最大] (V) | 出力電流 (A) | Number of Buck Regulators | Number of LDO | Number of Boost Regulators | チャネル数 | IQ (μA) | バッテリ・チャージャ | パッケージタイプ | Ambient Operating Temperature (Min to Max) (℃) | Safety Level | 標準価格 | 状況 | 製品機能 | インターフェースと入力制御 | Junction Temperature (Min to Max) (℃) | 開発ツール | 追加機能 - パワー・マネジメント |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
S32, i.MX | 2.7 to 5.5 | 2.5 | 4 | 0 | 0 | 4 | 40 | No battery charger | HVQFN40 | -40 to 125 | up to ASIL B | 1K @ US$3.13 | アクティブ | PMICs for i.MX processors, S32 processors, configurable PMICs | I2C | -40 to 150 | KITPF5024FRDMEVM, KITPF502xSKTEVM | AMUX, Frequency Tuning, Multi-Phase, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring | |||
S32, i.MX | 2.7 to 5.5 | 2.5 | 4 | 0 | 0 | 4 | 40 | No battery charger | HVQFN40 | -40 to 125 | QM | 1K @ US$2.85 | アクティブ | PMICs for i.MX processors, S32 processors, configurable PMICs | I2C | -40 to 150 | KITPF5024FRDMEVM, KITPF502xSKTEVM | AMUX, Frequency Tuning, Multi-Phase, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring | |||
S32, i.MX | 2.7 to 5.5 | 2.5 | 4 | 0 | 0 | 4 | 40 | No battery charger | HVQFN40 | -40 to 105 | QM | 1K @ US$2.85 | アクティブ | PMICs for i.MX processors, S32 processors, high end Industrial applications | I2C | -40 to 150 | KITPF5024FRDMEVM, KITPF502xSKTEVM | AMUX, Frequency Tuning, Multi-Phase, Spread Spectrum, Voltage Monitoring, Watchdog Monitoring |
