PF9453：i.MX 91およびシンプルLinuxプラットフォーム向け低消費電力マルチレールPMIC
- このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、 または営業担当者にお問い合わせください。
PF9453は、i.MX 91プロセッサ専用に設計されたシングルチップ・パワー・マネジメントIC (PMIC) です。IoT (Internet of Things)、 スマート家電、およびサイズと効率が重要なポータブル・アプリケーション向けの電源ソリューションを提供します。このデバイスは、4つの高効率降圧レギュレータ、3つのLDO、1つの400 mAロードスイッチ、および32.768 kHz水晶発振器ドライバを備えています。
1つの降圧レギュレータは、立上がりおよび立下がり時間をプログラムできるダイナミック電圧スケーリング (DVS) をサポートします。このデバイスは-40°C～105°Cの周囲温度範囲で動作するため、工業用、拡張工業用、民生用の各市場に適したオプションとなります。4つの降圧レギュレータは、i.MX 91プロセッサおよび関連付けられたDRAMメモリに電力を供給するように設計されています。

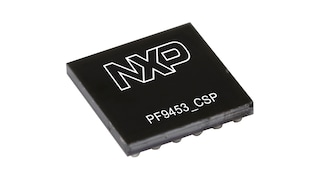

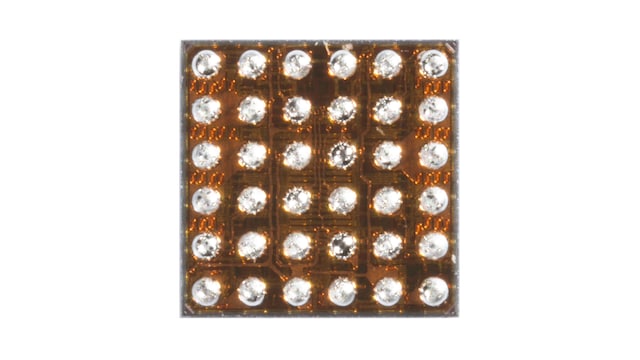

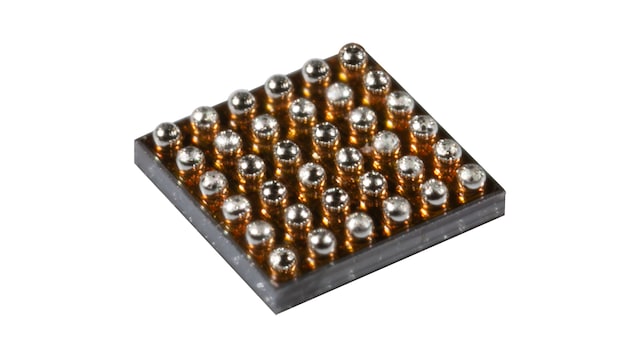

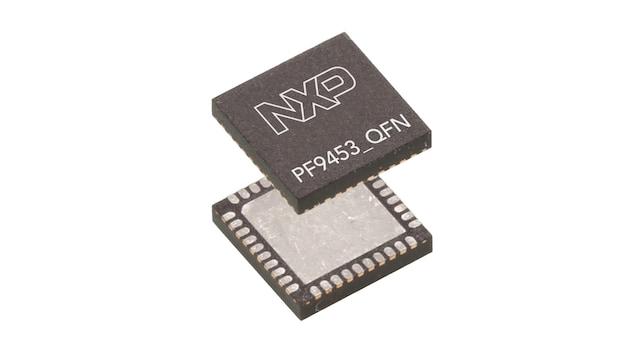

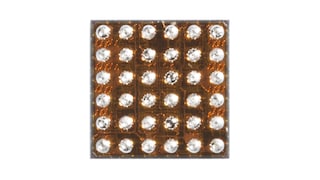

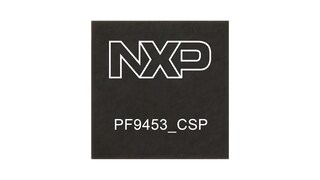

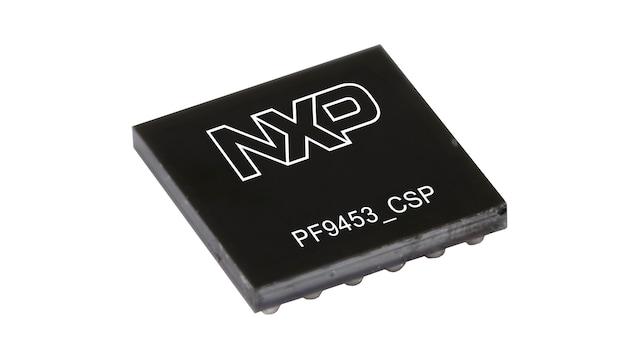

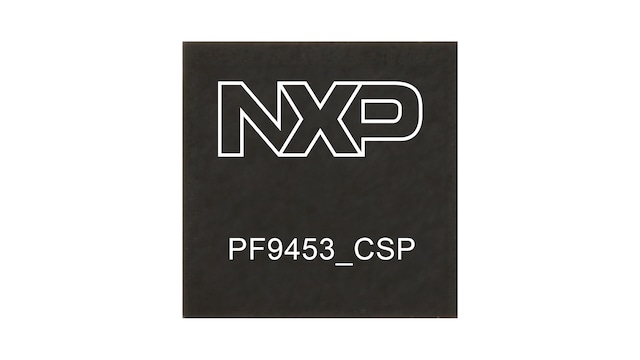

1つの常時オンLDOはセキュアな不揮発性ストレージ (SNVS) のコア電源用であり、2つのLDOはプロセッサおよびペリフェラル・デバイスへの電力供給に使用されます。1つの400 mAロードスイッチは、3.3 Vの電力をSDカードに供給します。安全上の理由から、SDカードには内部に放電抵抗があり、機器の電源を切ったときに出力に蓄積された電荷を放電します。PF9453は、40ピンHVQFNパッケージ（5 mm x 5 mm、0.4 mmピッチ）および36バンプのウェハレベルCSPパッケージ（2.48 mm x 2.48 mm、0.4 mmピッチ）で提供されます。
製品詳細
特長
降圧レギュレータ x 4
- BUCK1：0.6 V～3.775 V、25 mVステップ、2000 mA
- BUCK2：0.6 V～2.1875 V、12.5 mVステップ、2700 mA (QFN) / 2000 mA (WLCSP)
- BUCK3：0.6 V～3.775 V、25 mVステップ、2000 mA
- BUCK4：0.6 V～3.775 V、25 mVステップ、2500 mA
- BUCK2でのダイナミック電圧スケーリング
- フォルト状態の監視
リニア・レギュレータ x 3
- LDO_SNVS、常時オン、1.2 V～3.4 V (QFN) または0.8 V～3.0 V (WLCSP)、25 mVステップ、10 mA
- LDO1、0.8 V～3.3 V、25 mVステップ、250 mA、SD_VSELピンによる電圧選択
- LDO2（QFNのみ）、0.5 V～1.95 V、25 mVステップ、200 mA
電源制御IO
- 電源オン/オフ制御
- スタンバイ/実行モード制御
- ウォッチドッグ・リセット入力
ESD保護
- 人体モデル (HBM)：±2000 V
- デバイス帯電モデル (CDM)：±500 V
システムの特長
- アクティブ放電抵抗とGPIO/I2C制御を内蔵した400 mAロードスイッチ1個に、DBUSデバウンス・フィルタを多重化
- 32.768 kHz水晶発振器ドライバおよびバッファ出力
- 柔軟な電源オン/オフ・シーケンス、ワンタイム・プログラマブル (OTP) デバイス構成
- アクティブ放電抵抗を内蔵
- Fm+ 1 MHz I²Cインターフェース
