PT2000 3/4/6 Cylinders Engine Evaluation Board

FRDMPKPT2000EVM アクティブ

画像にカーソルを合わせると拡大表示されます。

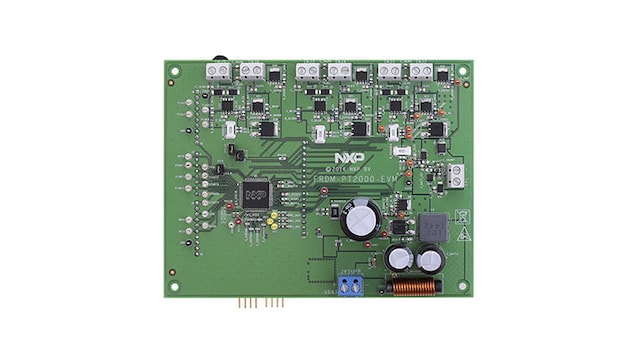

The FRDMPKPT2000EVM is an evaluation board with access to the PT2000 direct injection pre-driver circuit functionalities for engine management applications.

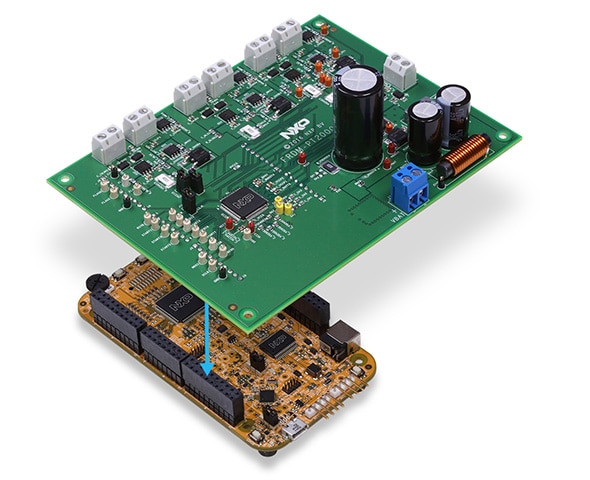

The FRDMPKPT2000EVM is compatible with the Kinetis® KL25Z Freedom board, using its SPIGen (Serial Peripheral Interface generator) software for FRDMPKPT2000EVM control and monitoring capabilities.

対応製品

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K1: S32K1 車載向け汎用マイクロコントローラ

パワーマネージメント

パワートレイン＆エンジン制御

  • PT2000: Programmable Solenoid Controller Gate Driver

Features

Integrated Circuit (IC)

  • PT2000: Programmable Solenoid Controller Gate Driver

Key Features

  • High side/low side predrive PWM capability up to 100 kHz
  • All predrivers have 4 selectable slew rates
  • 12 selectable, predefined VDS/VSRC monitoring thresholds
  • Encryption for microcode protection
  • Integrated 1.0 MHz back-up clock
  • End of injection detection
  • External MOSFETs used to control 4/6 injectors and 1 fuel pump

Interfaces

  • SPI communication and IO control

Power

  • Battery voltage range, 5.5 < VBATT < 72 V
  • A +12 V VBAT supply provides the power to the two internal voltage regulators, Vccp and Vccp2.5
  • Power-conditioning circuitry
  • Predrive operating voltage up to 72 V

購入オプション

FRDMPKPT2000EVM-Image

クリックして展開

  • FRDMPKPT2000EVM
    アクティブ

  • PT2000 Evaluation Board for Engine Management.

  • $310.50 USD
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
代理店からの注文
N true 0 TSPFRDMPKPT2000EVMja 3 クイック・リファレンス・ガイド Quick Reference Guide t525 1 ユーザ・ガイド User Guide t792 2 ja ja 2 1 1.0 English This programming guide relates to the PT2000 Programmable Solenoid Controller. 1427066473337735094354 TSP 2.6 MB Registration without Disclaimer None documents Y Extended 1427066473337735094354 /secured/assets/documents/en/user-guide/PT2000SWUG.pdf 2599696 /secured/assets/documents/en/user-guide/PT2000SWUG.pdf PT2000SWUG Y N 2016-10-31 PT2000SWUG, MC33PT2000 Programming Guide and Instruction Set - User’s Guide /webapp/Download?colCode=PT2000SWUG&docLang=en /secured/assets/documents/en/user-guide/PT2000SWUG.pdf User Guide N 132339537837198660 2022-12-16 pdf Y en Nov 4, 2015 User Guide t792 ユーザ・ガイド User Guide Y N PT2000SWUG, MC33PT2000 Programming Guide and Instruction Set - User’s Guide 2 2.0 English MC33PT2000 Developer Studio is a Windows application created to streamline the development of microcode for the MC33PT2000 Programmable Solenoid Controller.development of micro code for the MC33816 Programmable Solenoid Controller. 1427073716456697387425 TSP 1.1 MB Registration without Disclaimer None documents Y Extended 1427073716456697387425 /secured/assets/documents/en/user-guide/PT2000-IDEUG.pdf 1083698 /secured/assets/documents/en/user-guide/PT2000-IDEUG.pdf PT2000-IDEUG Y N 2016-10-31 PT2000-IDEUG, MC33PT2000 Developer Studio User’s Guide - User’s Guide /webapp/Download?colCode=PT2000-IDEUG&docLang=en /secured/assets/documents/en/user-guide/PT2000-IDEUG.pdf User Guide N 132339537837198660 2022-12-16 pdf Y en Oct 6, 2015 User Guide t792 ユーザ・ガイド User Guide Y N PT2000-IDEUG, MC33PT2000 Developer Studio User’s Guide - User’s Guide false ja クイック・リファレンス・ガイド Quick Reference Guide 1 3 1.0 English User Guide for the S32K116EVB Evaluation Board 1481316952436700789550 TSP 1.1 MB Registration without Disclaimer None documents Extended 1481316952436700789550 /secured/assets/documents/en/user-guide/KTFRDMPKPT2000EVM.pdf 1051974 /secured/assets/documents/en/user-guide/KTFRDMPKPT2000EVM.pdf KTFRDMPKPT2000EVM documents Y N 2016-12-09 S32K116EVB Evaluation Board – User Guide /webapp/Download?colCode=KTFRDMPKPT2000EVM&lang_cd=ja /secured/assets/documents/en/user-guide/KTFRDMPKPT2000EVM.pdf Quick Reference Guide N 803735842453594974 2022-12-16 pdf Y en Dec 7, 2016 803735842453594974 Quick Reference Guide Y N S32K116EVB Evaluation Board – User Guide false 0 FRDMPKPT2000EVM downloads ja true 0 Y TSP クイック・リファレンス・ガイド 1 /secured/assets/documents/en/user-guide/KTFRDMPKPT2000EVM.pdf 2016-12-09 1481316952436700789550 TSP 3 Dec 7, 2016 Quick Reference Guide User Guide for the S32K116EVB Evaluation Board Registration without Disclaimer /secured/assets/documents/en/user-guide/KTFRDMPKPT2000EVM.pdf English documents 1051974 None 803735842453594974 2022-12-16 Y /webapp/Download?colCode=KTFRDMPKPT2000EVM&lang_cd=ja S32K116EVB Evaluation Board – User Guide /secured/assets/documents/en/user-guide/KTFRDMPKPT2000EVM.pdf documents 803735842453594974 Quick Reference Guide N en Extended Y pdf 1.0 Y N S32K116EVB Evaluation Board – User Guide 1.1 MB KTFRDMPKPT2000EVM N 1481316952436700789550 ユーザ・ガイド 2 /secured/assets/documents/en/user-guide/PT2000SWUG.pdf 2016-10-31 1427066473337735094354 TSP 1 Nov 4, 2015 User Guide ユーザ・ガイド This programming guide relates to the PT2000 Programmable Solenoid Controller. Y Registration without Disclaimer /secured/assets/documents/en/user-guide/PT2000SWUG.pdf English 2599696 None User Guide 2022-12-16 Y /webapp/Download?colCode=PT2000SWUG&docLang=en PT2000SWUG, MC33PT2000 Programming Guide and Instruction Set - User’s Guide /secured/assets/documents/en/user-guide/PT2000SWUG.pdf documents 132339537837198660 User Guide N en Extended Y t792 pdf 1.0 Y N PT2000SWUG, MC33PT2000 Programming Guide and Instruction Set - User’s Guide 2.6 MB PT2000SWUG N 1427066473337735094354 /secured/assets/documents/en/user-guide/PT2000-IDEUG.pdf 2016-10-31 1427073716456697387425 TSP 2 Oct 6, 2015 User Guide ユーザ・ガイド MC33PT2000 Developer Studio is a Windows application created to streamline the development of microcode for the MC33PT2000 Programmable Solenoid Controller.development of micro code for the MC33816 Programmable Solenoid Controller. Y Registration without Disclaimer /secured/assets/documents/en/user-guide/PT2000-IDEUG.pdf English 1083698 None User Guide 2022-12-16 Y /webapp/Download?colCode=PT2000-IDEUG&docLang=en PT2000-IDEUG, MC33PT2000 Developer Studio User’s Guide - User’s Guide /secured/assets/documents/en/user-guide/PT2000-IDEUG.pdf documents 132339537837198660 User Guide N en Extended Y t792 pdf 2.0 Y N PT2000-IDEUG, MC33PT2000 Developer Studio User’s Guide - User’s Guide 1.1 MB PT2000-IDEUG N 1427073716456697387425 true Y Tools
