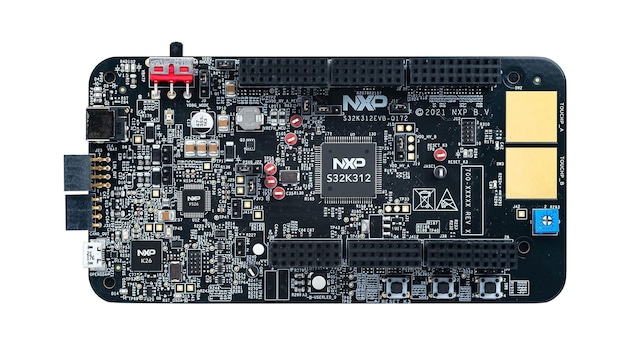

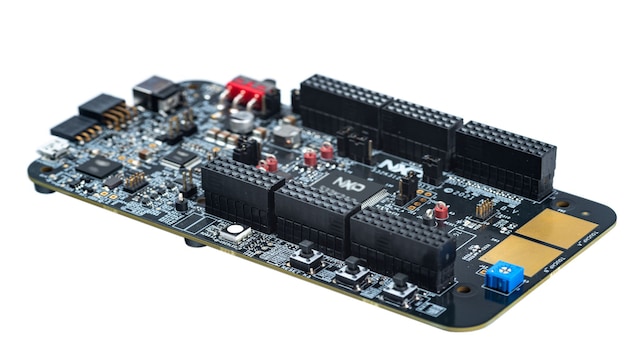

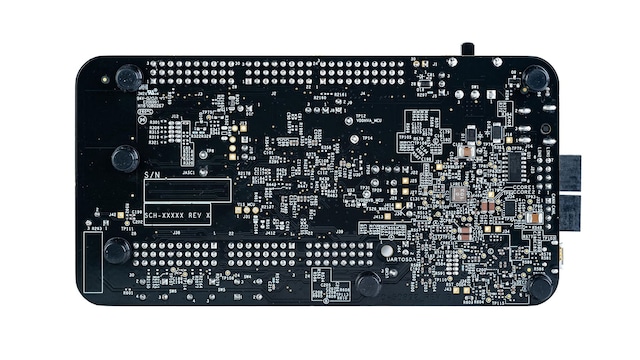

S32K312EVB-Q172 車載向け汎用評価ボード

S32K312EVB-Q172 アクティブ

画像にカーソルを合わせると拡大表示されます。

S32K312EVB-Q172は、産業分野および自動車分野の汎用アプリケーションに対応する評価/開発ボードです。

S32K312EVB-Q172は、172 HDQFPパッケージの32ビットArm®Cortex®-M7 S32K3 MCUをベースとし、シングル・コア・モード、HSEセキュリティ・エンジン、OTAサポート、高度なコネクティビティ、低消費電力に対応しています。

S32K312EVB-Q172は、Arduino® UNOピン配列互換の標準ベースのフォーム・ファクタを備え、アプリケーションの迅速なプロトタイプ作成やデモのための幅広い拡張ボード・オプションを提供します。

ブロック図

図を選択する。:

S32K312EVB-Q172

S32K312EVB-Q172 Block Diagram

S32K3ファミリ

S32K3 Family Overview
図を取得する PDF

対応製品

インターフェース

3.3 V/5 V IO CANトランシーバ

  • TJA1043: High-Speed CAN Transceiver with Standby and Sleep Mode

オートモーティブLINソリューション

  • TJA1022: Dual LIN 2.2A/SAE J2602 Transceiver

パワーマネージメント

セーフティSBC

  • FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

K2x / KS2x USB

  • K26_180: Kinetis® K26-180 MHz, Dual High-Speed and Full-Speed USBs, 2MB Flash Microcontrollers (MCUs) based on Arm® Cortex®-M4 Core

特長

ハードウェアの特長

  • 電源スイッチ
  • MCUの電圧/電流測定
  • ユーザー用RGB LED
  • ユーザー用プッシュボタン x 2
  • ADCロータリー・ポテンショメータ
  • タッチパッド電極 x 2

ソフトウェアの特長

互換性

  • 「シールド」拡張サポートと互換性のあるArduino UNOピン配置

インターフェース

  • オンボードCAN FD
  • オンボードLIN
  • S32K3デバッガ用SWD/JTAGデバッグ・インターフェース

イネーブルメント

  • S32 Design Studio IDE（Eclipse、GCC、デバッガ）およびS32 Config Tool（ピン、クロック、ペリフェラル）を、サードパーティのコンパイラおよびデバッガとともに無償提供

購入オプション

S32K312EVB-Q172-Image

クリックして展開

  • S32K312EVB-Q172
    アクティブ

  • S32K312EVB-Q172 Evaluation and Development Board for General-Purpose Industrial and Automotive applications.

  • キットの内容

    • S32K312EVB-Q172評価ボード
    • ケーブルおよびコネクタは付属していません
  • $219.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 52
    • 配送: 通常 1～2営業日以内に配送
