S32K142EVB-Q100
アクティブ -

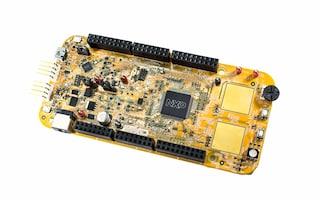

S32K142 Evaluation Board for General Purpose.
S32K142-Q100 Evaluation Board for Automotive General Purpose
The S32K142EVB is a low-cost evaluation and development board for general-purpose industrial and automotive applications.
Based on the 32-bit Arm® Cortex®-M4F S32K14 MCU, the S32K142EVB offers a standard-based form factor compatible with the Arduino® UNO pin layout, providing a broad range of expansion board options for quick application prototyping and demonstration.
製品詳細
Features
Microcontroller (MCU)
- 32-bit Arm® Cortex®-M4F based S32K142
System Basis Chip (SBC)
- UJA1169TK: Mini high-speed CAN system basis chip
Transceivers
- TJA1027: LIN 2.2A/SAE J2602 transceiver
Adapters
- OpenSDA: Serial and Debug Adapter with support for several industry-standard debug interfaces
- Easy access to the MCU I/O header pins for prototyping
Size and Price
- Small form factor
- Low cost
Compatibility
- Arduino® UNO pint-out compatible with expansion “shield” support
Interfaces
- On-board connectivity for CAN, LIN, UART/SCI
Power
- Flexible power supply options: micro USB or external 12 V supply
Components
- 2 x touchpads
- 1 x potentiometer
- 1 x RGB LED
- 2 x push buttons
購入オプション
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
1-5 の 21 ドキュメント
-
ユーザ・ガイド
Getting Started with the S32K142EVBはじめに
-
アプリケーション・ノート
AN5413: S32K1xx Series Cookbook – Application Note
設計・リソース
デザイン・ファイル
クイック・リファレンス
設計・ファイルの種類.
2 設計・ファイル
-
プリント基板と回路図
S32K142EVB Evaluation Board – REV C Schematics
-
プリント基板と回路図
S32K142EVB Evaluation Board – REV D Schematics
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
1-5 の 7 ソフトウェア・ファイル
-
デバッグと可視化ツール
FreeMASTERランタイム・デバッグ・ツール注目
-
BSPとデバイスドライバ
リアルタイム・ドライバ (RTD)
-
追加ソフトウェアを利用可能 パートナー・ソリューションの特集を表示.
-
BSPとデバイスドライバ
S32 Software Development Kit for S32K1
-
開発IDEと構築ツール
S32 Design Studio for Arm®
