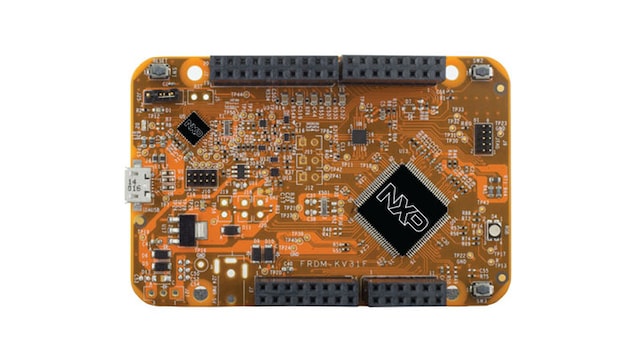

The FRDM-KV31F is a low-cost development tool for the Kinetis^® V series KV3x MCU family built on the Arm^® Cortex^®-M4 processor. The FRDM-KV31F hardware is form-factor compatible with the Arduino^® Rev3 pin layout, providing a broad range of expansion board options, including FRDM-MC-LVPMSM and FRDM-MC-LVBLDC for permanent magnet and brushless DC motor control.

The FRDM-KV31F platform features OpenSDA, the NXP^® open source hardware embedded serial and debug adapter running an open source bootloader. This circuit offers several options for serial communication, flash programming, and run-control debugging. The FRDM-KV31F is supported by a range of NXP and third-party development software.

デザイン・ファイル

ソフトウェア

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

KVシリーズArm Cortex-M4/M0+/M7

KV3x: Kinetis^® KV3x-100–120 MHz, Advanced 3ph FOC / Sensorless Motor Control MCUs based on Arm^® Cortex^®-M4

Features

Microcontroller

KV31F512VLL12 MCU

Arm^® Cortex^®-M4 120 MHz
512 kB flash, 96 kB SRAM
2x 16-bit ADCs
4x FlexTimers/PWM up to 20-ch. with quadrature decoder dedicated to motor and power control and 2x 12-bit DACs
100 LQFP

Connectivity

Motor control auxiliary connector
Form factor compatible with Arduino^® Rev3 pin layout

Power Management

Power selectable 3.3 V/1.8 V
Flexible power supply options – USB or external source

Debug

New, OpenSDA debug interface

Mass storage device flash programming interface (default) – no tool installation required to evaluate demo apps
MBED Debug interface provides run-control debugging and compatibility with IDE tools
CMSIS-DAP interface: new Arm^® standard for embedded debug interface

Sensors

Six-axis sensor combining accelerometer and magnetometer (FXOS8700CQ)
Thermistor sensor to measuring temperature

User components

Tri-color user-controllerable LEDs
Two (2) user push-button switches for NMI interrupts and LLWU wake-up (SW2/SW3)

MCUXpresso Software and Tools

購入オプション

クリックして展開

FRDM-KV31F
Freedom Development Board for Kinetis KV30 and KV31 MCUs.
- FRDM-KV31F Freedom Development Platform
- Quick Reference Card
- USB A-to-MicroB cable

JP¥ 5,886
の数量に対して 1
- 在庫: 在庫あり
- 在庫: 1
- 配送: 通常 1～2営業日以内に配送

カートに入れる

代理店からの注文

代理店	地域	在庫	在庫日	注文

Upon selection of a preferred distributor, you will be directed to their web site to place and service your order. Please be aware that distributors are independent businesses and set their own prices, terms and conditions of sale. NXP makes no representations or warranties, express or implied, about distributors, or the prices, terms and conditions of sale agreed upon by you and any distributor.

ドキュメント

クイック・リファレンスドキュメンテーションの種類.

1-5 の 18 ドキュメント

^{リファレンス・マニュアル}
Sensorless PMSM Control Design注目

PDF改訂 1Feb 25, 20161.4 MBDRM148
サインインが必要です
^{アプリケーション・ノート}
Three-phase PMSM sensorless FOC using the MKV31F注目

PDF改訂 1Feb 19, 2015743.1 KBAN4911, 中文
^{ユーザ・ガイド}
FRDM-KV31F - Quick Start Guide注目

PDF改訂 1Jun 12, 20151.4 MBFRDM-KV31FQSG
^{ユーザ・ガイド}
Freedom FRDM-KV31F Development Platform User’s Guideはじめに

PDF改訂 0Feb 15, 2016781.4 KBFRDMKV31FUG
サインインが必要です
^{ユーザ・ガイド}
Get Started with the FRDM-KV31Fはじめに

HTMLMar 25, 2019NGS-FRDM-KV31F
^{ユーザ・ガイド}
Getting Started with Kinetis SDK (KSDK) v.1.3はじめに

PDF改訂 1Nov 17, 20153.1 MBKSDK13GSUG
サインインが必要です
^{ユーザ・ガイド}
OpenSDAはじめに

PDF改訂 0.94Sep 18, 20121.0 MBOPENSDAUG
サインインが必要です
^{ユーザ・ガイド}
Freedom FRDM-MC-LVPMSM Development Platform User's Guideはじめに

PDF改訂 1Oct 1, 2021196.5 KBFRDMLVPMSMUG
サインインが必要です
^{ユーザ・ガイド}
Freedom FRDM-MC-LVBLDC Development Platform User's Guideはじめに

PDF改訂 0May 22, 2016431.7 KBFRDMLVBLDCUG
サインインが必要です
^{ユーザ・ガイド}
BLDC Motor Control Reference Solution Packageはじめに

PDF改訂 3Sep 22, 20163.8 MBBLDCAPPACUG
サインインが必要です
^{リファレンス・マニュアル}
Kinetis KV31: 120MHz Arm^® Cortex^®-M4F 512KB Flash (64/100pin)
PDF改訂 5Oct 14, 202010.4 MBKV31P100M120SF7RM
対応品番
サインインが必要です
^{アプリケーション・ノート}
PMSM Field-Oriented Control on FRDM-KV31F with Hall and Encoder Sensors

PDF改訂 0Mar 12, 20193.9 MBAN12374関連ファイル: AN12374SW
^{アプリケーション・ノート}
Sensorless PMSM Field-Oriented Control on Kinetis KV31 with FreeRTOS and eGUI

PDF改訂 0Aug 18, 20161.2 MBAN5309
^{アプリケーション・ノート}
Tuning 3-Phase PMSM Sensorless control application using MCAT Tool

PDF改訂 0Mar 25, 20143.3 MBAN4912, 中文
^{アプリケーション・ノート}
Motor Control Application Tuning (MCAT) Tool for 3-Phase PMSM

PDF改訂 1Mar 11, 20134.0 MBAN4642, 中文
サインインが必要です
^{アプリケーション・ノート・ソフトウェア}
Sensorless PMSM Field-Oriented Control on Kinetis KV31 with FreeRTOS and eGUI

ZIP改訂 0Aug 18, 20162.7 MBAN5309SW
サインインが必要です
^{ファクト・シート}
Kinetis KV3x: Arm^® Cortex^®-M4(F) MCUs for motor control

PDF改訂 7Dec 14, 2017296.4 KBKV3XFS
^{リリース・ノート}
Kinetis^® SDK v.1.2.0 Release Notes for FRDM-KV31F NXP^® Freedom Development Platform

PDF改訂 0Jul 10, 2015416.5 KBKSDK120KV31RN

全て表示
