KITPF4210EPEVB
アクティブ -
Evaluation Board for PF4210, Power Management IC for i.MX 8M.
- The KITPF4210EPEVB contents include:
- Assembled and tested KITPF4210EPEVB board in an anti-static bag
- Quick start guide
- Warranty card
Evaluation Board for PF4210, Power Management IC for i.MX 8M

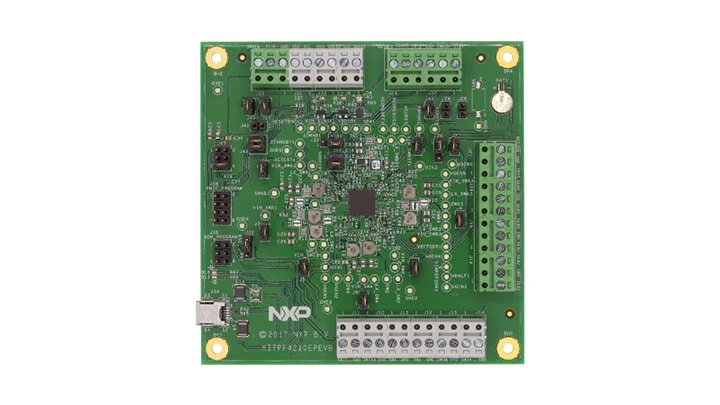

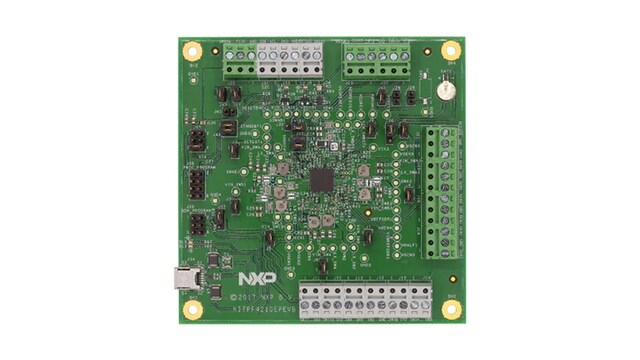

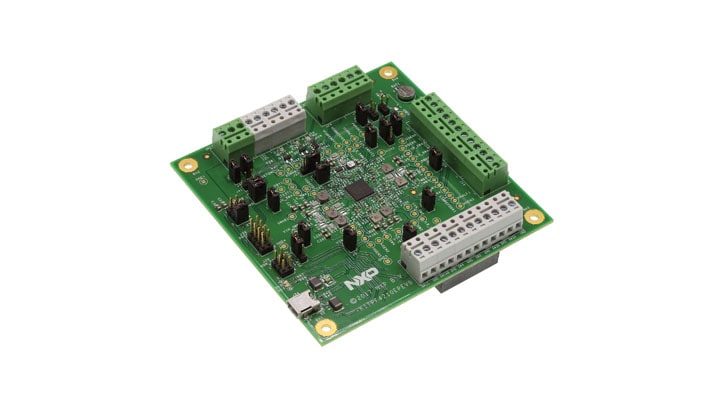

The KITPF4210EPEVB is an easy to use evaluation board for the PF4210 Power Management IC optimized for i.MX 8M. It operates with a single power supply from 3.1 V to 4.5 V and is controlled via USB with help of an integrated USB-I²C communication bridge.
By applying the input voltage supply, the KITPF4210EPEVB powers up according to the default power-up sequence described in the PF4210 data sheet.
製品詳細
対応製品
パワーマネージメント
PMIC
- PF4210: 14-Channel Power Management IC Optimized for i.MX 8M
Features
Connectivity
- Onboard connectors for interfacing with future evaluation/debug tools
Power Management
- Input voltage operation range from 3.1 V to 4.5 V
- Output voltage supplies accessible through detachable terminal blocks
- Four to six independent buck converters
- One 5.0 V boost regulator
- Six general-purpose LDO regulators
- One DDR memory termination voltage reference
- One VSRTC supply
Size
- Compact form factor (4 x 4 in2)
Interface
-
Integrated USB to I²C programming interface for full control/configuration
- Onboard PMIC control through the I²C register map
- Fully featured programmer through J36 for external device control/programming
General Specifications
- On/off push-button support
- Hardware configuration flexibility through various jumper headers and resistors
- Coin cell support for “Try-Before-Buy” (TBB) mode
購入オプション
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
設計・リソース
デザイン・ファイル
クイック・リファレンス
設計・ファイルの種類.
2 設計・ファイル
-
プリント基板と回路図
KITPF4210EPEVB Printed Circuit Boards
-
プリント基板と回路図
SPF-29826 Schematics
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
1 ソフトウェア・ファイル
-
HMIデザイン・ソフトウェア
KITPFGUI: GUI for the PF family development tools.
注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
