MCX N94/N54 MCU用FRDM開発ボード

FRDM-MCXN947 アクティブ

画像にカーソルを合わせると拡大表示されます。

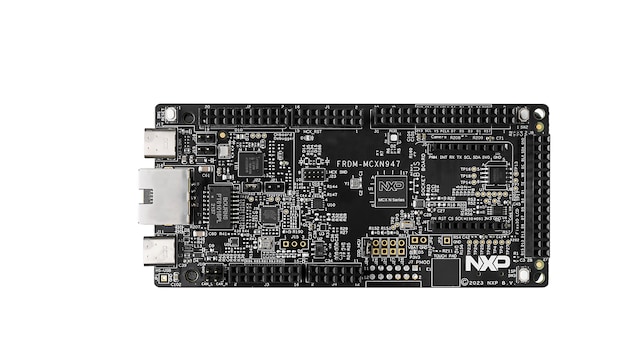

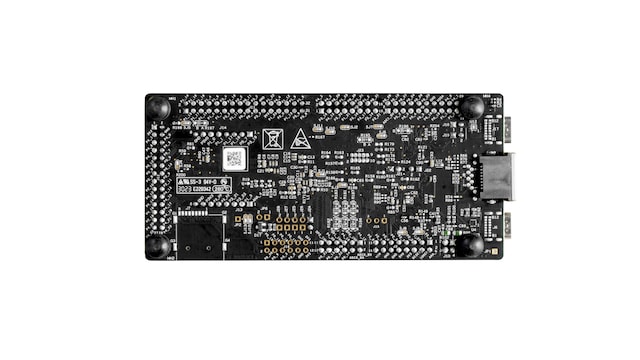

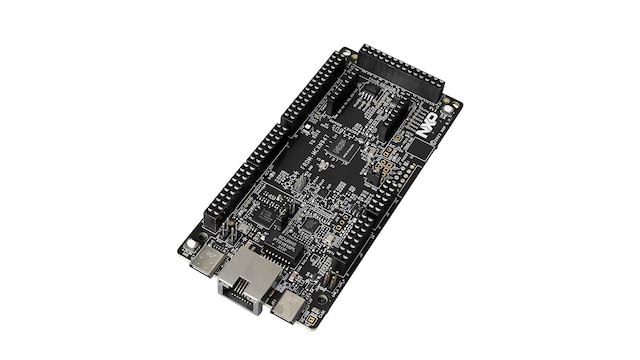

FRDM-MCXN947は、MCX N94およびN54 MCUの迅速なプロトタイプ作成に役立つコンパクトでスケーラブルな開発ボードです。MCUのI/Oへのアクセスを簡単にする業界標準のヘッダー、オープン・スタンダードの統合シリアル・インターフェース、外部フラッシュ・メモリ、オンボードMCU-Linkデバッガを備えています。NXPのアドオン・ボード用の拡張ボード・ハブやソフトウェア・サンプル用のアプリケーション・コード・ハブなどの追加ツールも、MCUXpresso開発者エクスペリエンスを通して入手可能です。

ブロック図

FRDM-MCXN947のブロック図

FRDM-MCXN947 Block Diagram
図を取得する PDF

対応製品

センサ

I3C/I²Cデジタル温度センサ

  • P3T1755DP: I3C/I²Cバス対応、±0.5°C精度デジタル温度センサ

プロセッサ＆マイクロコントローラ

MCX Nシリーズ・マイクロコントローラ

  • MCX-N94X-N54X: MCX N94x/54x オンチップ・アクセラレータ、インテリジェントなペリフェラル、高度なセキュリティを備えた高集積マルチコアMCU

特長

マイクロコントローラ

  • MCX-N947 デュアルArm™ Cortex™-M33コア、最適化された効率で各150 MHz動作、最大2 MBのデュアルバンク・フラッシュとオプションのフルECC RAM、外部フラッシュ
  • アクセラレータ：
    • ニューラル・プロセッシング・ユニット、PowerQuad、Smart DMAなど

メモリ拡張

  • *DNP microSDカード・ソケット。

コネクティビティ

  • イーサネットPHYおよびコネクタ
  • HS USB Type-Cコネクタ
  • SPI/I2C/UARTコネクタ（PMOD/mikroBUS、DNP）
  • Wi-Fiコネクタ（PMOD/mikroBUS、DNP）
  • CAN-FDトランシーバ

デバッグ

  • CMSIS-DAPを備えたオンボードMCU-Linkデバッガ
  • JTAG/SWDコネクタ

センサ

  • P3T1755 I3C/I2C温度センサ、タッチ・パッド

拡張オプション

  • Arduino®ヘッダー（FRDM拡張用列付き）
  • FRDMヘッダー
  • FlexIO/LCDヘッダー
  • SmartDMA/カメラ・ヘッダー
  • Pmod™ *DNP
  • mikroBUS™

ユーザー・インターフェース

  • RGBユーザーLEDに加え、リセット、ISP、ウェイクアップの各ボタン

購入オプション

FRDM-MCXN947-Image

クリックして展開

  • FRDM-MCXN947
    アクティブ

  • FRDM Development Board for MCX N94 and N54 MCUs.

  • キットの内容：

    • USB Type-Cケーブル
  • JP¥ 3,200
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: >100
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
