PF8100/PF8200 Customer Evaluation Boards

PF8100-PF8200-EVAL-KITS アクティブ

画像にカーソルを合わせると拡大表示されます。

The KITPF8100FRDMEVM and KITPF8200FRDMEVM are customer evaluation boards featuring the PF8100 and PF8200 power management IC.

The kits integrate all hardware needed to fully evaluate the featured power management integrated circuit. It integrates a communication bridge based on the FRDM-KL25Z freedom board to interface with the FlexGUI software interface to fully configure and control the PF8100/ PF8200 PMIC.

対応製品

パワーマネージメント

PMIC

  • PF81-PF82: 高性能プロセッシング・アプリケーション向け12チャネル・パワーマネジメント集積回路 (PMIC)

Features

System Features

  • 2.5 V to 5.5 V operating input voltage range
  • USB to I²C communication via the FRDM-KL25Z interface
  • Up to 1.0 MHz I²C communication
  • Selectable hardwire default PMIC configuration or OTP/TBB operation
  • Advance system monitoring/diagnostic via PMIC and/or system AMUX
  • Leader/follower interface connector for multi-PMIC support
  • On-board I/O regulator with 1.8 V/3.3 V selectable output voltage

PMIC Features

  • Up to seven switching regulators with multiphase capability
  • Four LDO regulators with selectable switch mode operation
  • Programmable output voltage and current limits
  • Programmable switching frequency with selectable frequency spread spectrum
  • RTC supply with programmable coin cell charger
  • Voltage monitoring circuits
  • System watchdog monitoring

購入オプション

KITPF8100FRDMEVM-Image

クリックして展開

  • KITPF8100FRDMEVM
    アクティブ

  • PF8100/PF8200 Customer Evaluation Boards.

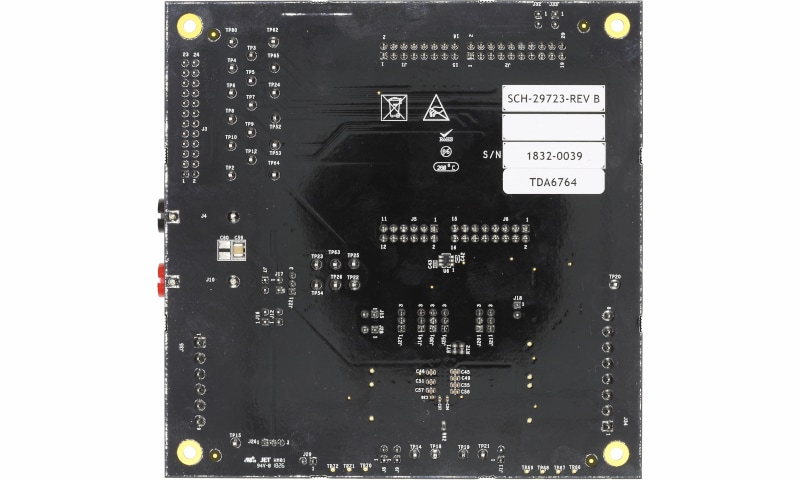

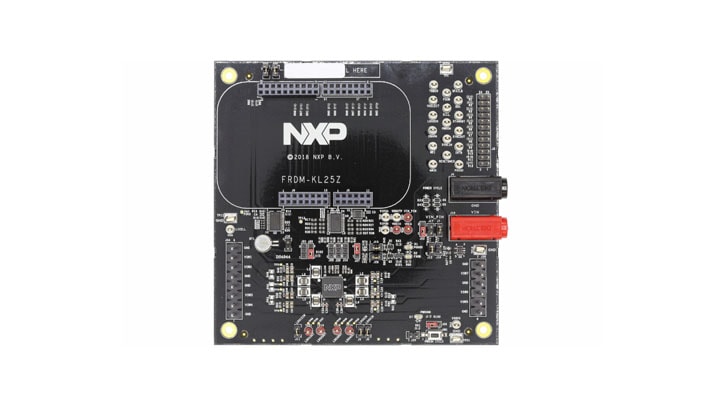

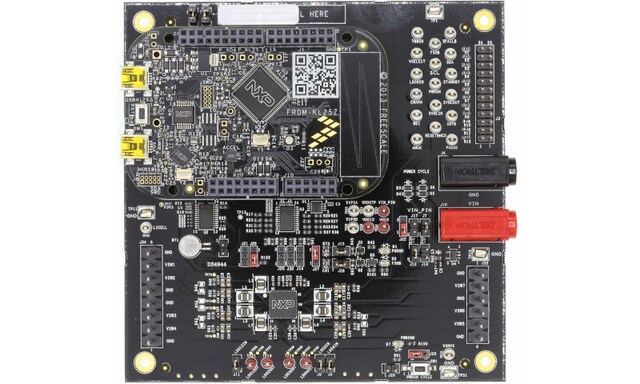

    • Assembled and tested KITPF8100FRDMEVM and preprogrammed FRDM-KL25Z microcontroller board in an anti-static bag

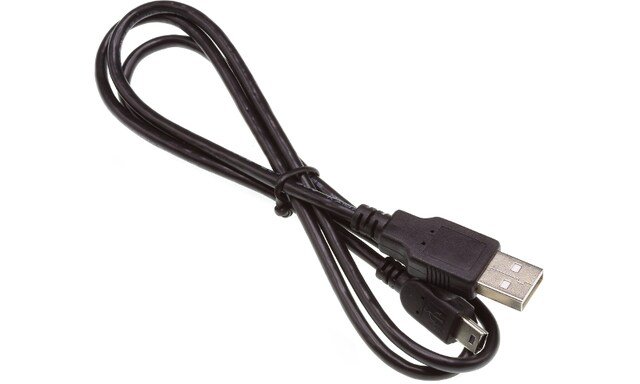

    • 3.0 ft. USB-STD A to USB-B-mini cable
    • Quick Start Guide
  • $229.14 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 10
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
KITPF8200FRDMEVM-Image

クリックして展開

  • KITPF8200FRDMEVM
    アクティブ

  • Freedom Expansion board, PF8200 PMIC, i.MX8,.

    • Assembled and tested KITPF8200FRDMEVM, and preprogrammed FRDM-KL25Z microcontroller board in an anti-static bag
    • 3.0 ft. USB-STD A to USB-B-mini cable
    • Quick Start Guide
  • $229.14 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 10
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
