高性能アプリケーション用9チャネルPMIC、ASIL DおよびSIL-2
- このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、 または営業担当者にお問い合わせください。
PF09パワーマネジメントIC (PMIC) は、高性能なi.MX 95をベースとしたアプリケーション向けに最適化されています。5つの高効率バック・コンバータと4つのリニア・レギュレータを備え、プロセッサやメモリなどのペリフェラルに電力を供給します。PF09は、スタンバイおよび低消費電力オフ・モードにおいて低静止電流を実現します。
PF09は、車載向けISO 26262および産業向けIEC 61508安全規格に準拠して開発されており、フェールセーフ出力や統合セルフテスト・メカニズムなどの安全機能を備え、車載向けASIL Dと産業向けSIL-2まで対応する高度なセーフティの統合をターゲットとしたセーフティ指向システム・パーティショニングの一部となっています。
製品詳細
特長
主な特長
- 5つの高効率降圧コンバータ - うち4つはマルチフェーズおよびDVS機能をサポート
- ロード・スイッチ・オプションを備えた3つのリニア・レギュレータ
- 常時オンのリニア・レギュレータ x 1
- 高度なウォッチドッグ・タイマ/モニタ

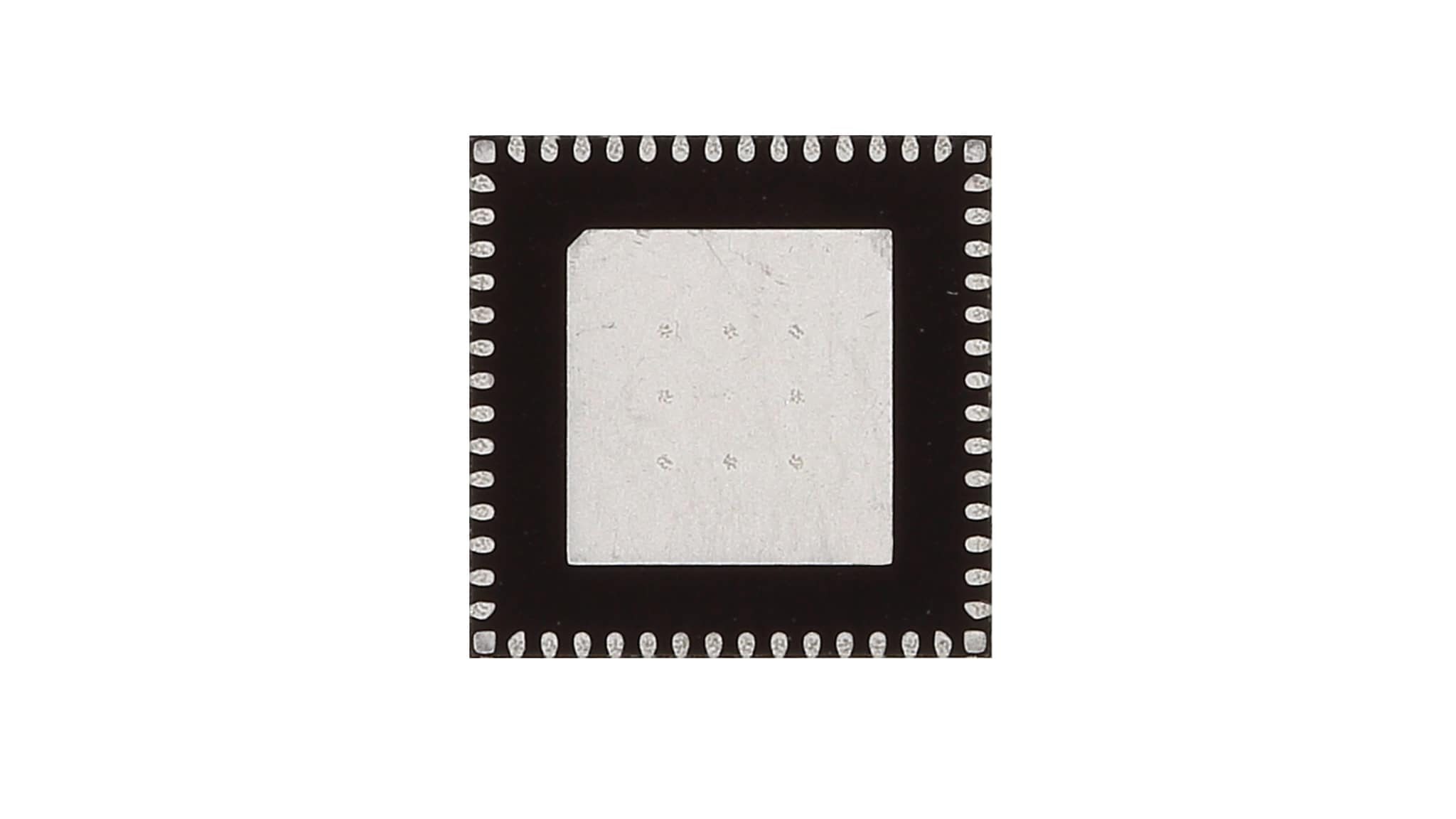

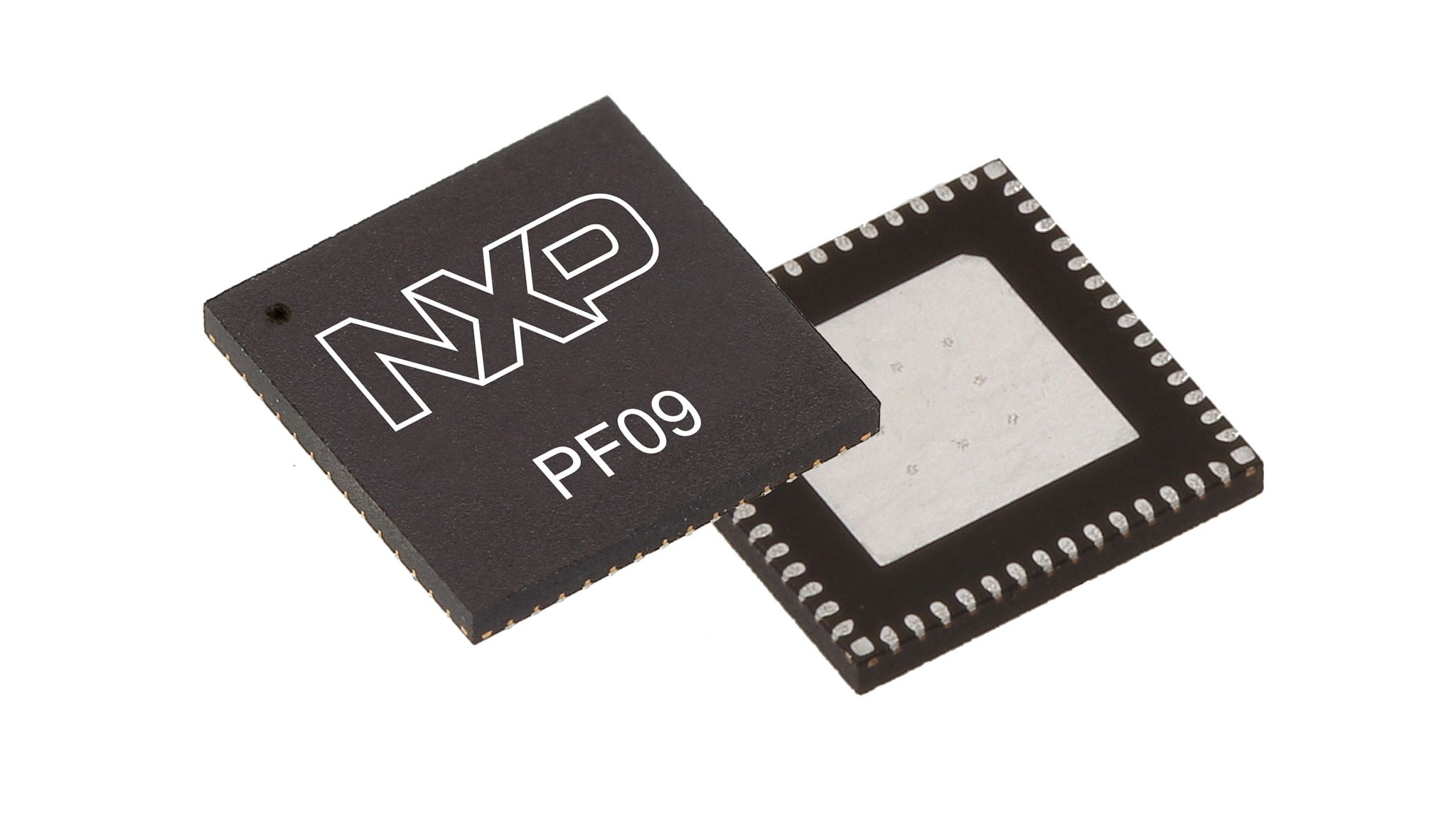

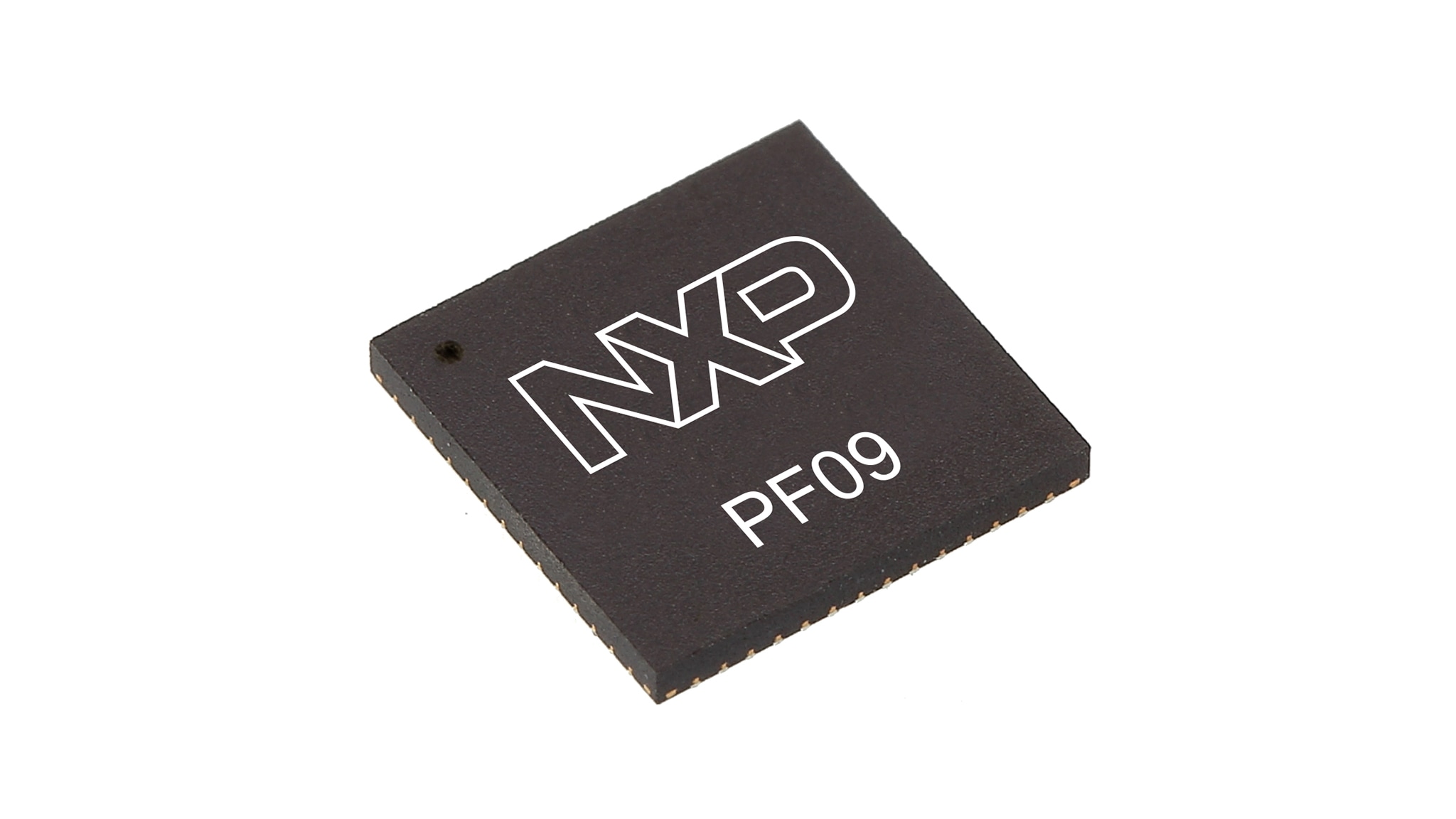

- 56ピン8 × 8 mm QFNパッケージ
システムの特長
- マルチタイム・プログラマブル (MTP) メモリによる柔軟なデバイス構成
- 高速I²Cインターフェース (3.4 MHz)
- PGOODモニタリング回路
- 外部クロック同期
- 周波数拡散スペクトラム
ASIL Dまで適合するモニタリング回路
- 車載用ASIL Dと産業用SIL-2までのセーフティ・レベルに適合する独立回路
- プログラム可能な故障保護による電圧モニタリング
- 2つの外部電圧モニタリング入力
- 高度な温度モニタリングと保護
- プログラム可能な内部ウォッチドッグ・カウンタ
- FCCU（故障検出および制御ユニット）入力
- I²C CRCおよび書き込み保護機構
- アナログ内蔵セルフテスト (ABIST) とロジック内蔵セルフテスト (LBIST)
プログラマビリティ
- MTPメモリによって電源、シーケンス、および特定の機能をプログラム可能
- 開発段階でプログラミング・ボードを利用してカスタム・ワンタイム・プログラマブル (OTP) パーツのプログラミングが可能
- カスタムOTPは生産用としてもご提供可能です。NXPの販売窓口（販売代理店）までお問い合わせください
- PF09 OTPツールを使用してカスタムOTPを作成可能
